传导抗扰度测试的基本测试设备

2016-09-13来源: dzsc关键字:传导抗扰度测试  测试设备

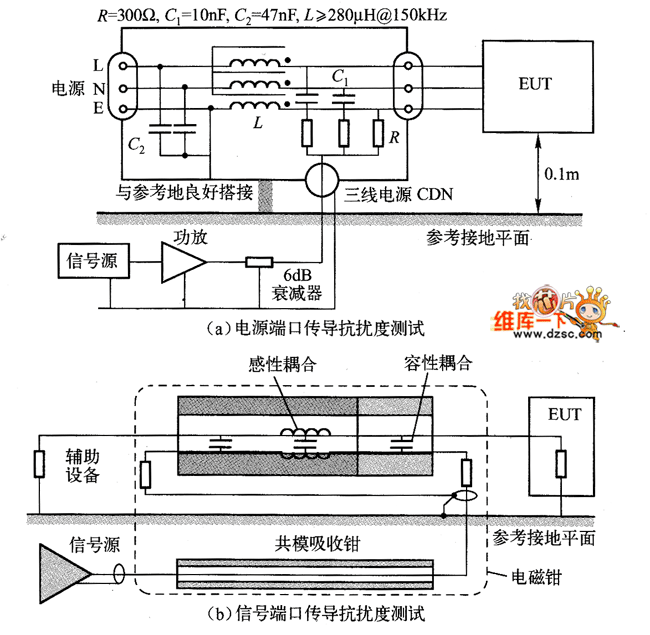

  传导抗扰度测试仪器的组成框图如图所示,其中(a)为电源端口传导抗扰度测试,(b)为信号端口传导抗扰度测试。

  (1)射频信号发生器(带宽15OkHz~230MHz,有调幅功能,能自动或手动扫描,扫描点上的留驻时间可设定,信号的幅度可自动控制)。

  (2)功率放大器(取决于测试方法及测试的严酷度等级)。

传导抗扰度测试仪器的组成框图

  图 传导抗扰度测试仪器的组成框图

  (3)低通和高通滤波器(用于避免信号谐波对试品产生干扰)。

  (4)固定衰减器(衰减量固定为6dB,用以减少功放至耦合网络间的不匹配程度,安装时尽量靠近耦合网络)。

  (5)CDN和电磁钳。

  上述仪器如配上电子毫伏计、计算机等可组成自动测试系统。
