示波器的波形和波形测量分别是怎样的

2020-02-11来源: elecfans关键字:示波器的  波形  波形测量

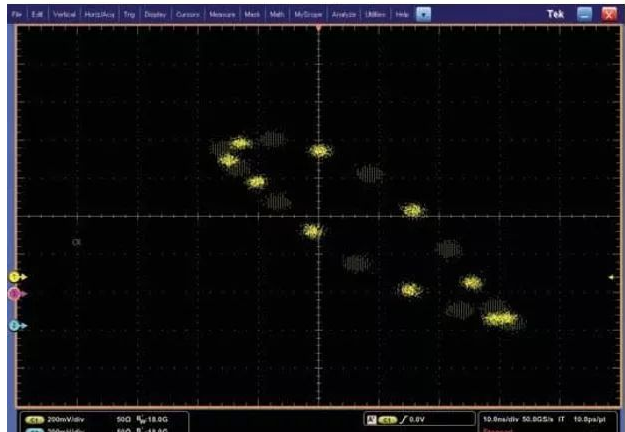

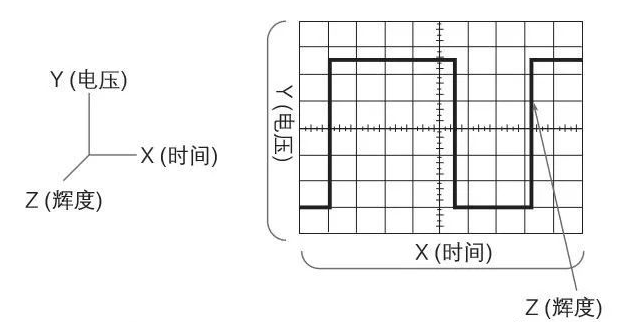

示波器基本上是一种图形显示设备,它绘制一个电信号的图形。在大多数应用中,这个图形显示信号怎样随时间变化,其中竖轴(Y)表示电压,橫轴(X)表示时间。显示灰度或亮度有时称为Z轴,如图2所示。在泰克DPO示波器中,乙轴可以用显示颜色等级表示,如图3所示。这个简单的图形可以告诉您与信号有关的许多东西,如:信号的时间值和电压值

■振荡信号的频率

■信号表示的电路的“运动部件”

■信号特定部分相对于其它部分发生的频率

■有故障的元件是否会使信号失真

■多少信号是直流(DC)?多少信号是交流(AC)?

■多少信号是噪声?噪声是否随时间变化?

示波器的波形和波形测量分别是怎样的

示波器的波形和波形测量分别是怎样的

波是随时间推移重复出现的码型的通用术语,比如声脑电液海浪相电压波都是重复的码型。泰克示液器测量电压。如前所述,传感器可以把物理现象(如振动或温度)或电气现象(如电流或功率)转换成电压。波的一个周期是重复波的组成部分。波形是波的图形表示。电压波形在横轴上显示时间,在竖轴上显示电压。

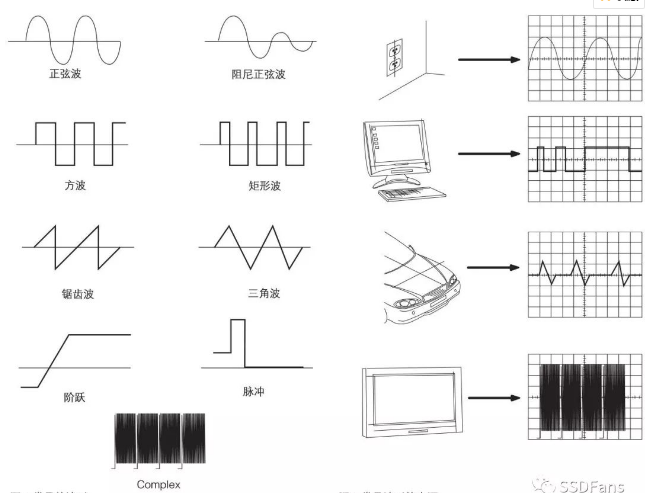

波形形状揭示了信号的大量信息。在任何时候,在您看到波形高度变化时,您就知道电压已经变化。在任何时候,在有一条平坦的横线时,您就知道在这段时间内没有任何变化。平直的对角线表示线性变化,表示电压以稳定的速率上升或下降。波形上的锐角表明突然变化。图4显示了常见的波形,图5显示了常见波形的来源。
