示波器探测执行效能最隹的8大秘诀

2020-02-17来源: elecfans关键字:示波器探测  执行效能  8大秘诀

进军高阶示波器市场!」


R&S RTP系列在开发过程中,特别着重于量测精准度、速度和新技术,并完整地结合多种仪器功能,是研发过程中故障排除的绝隹选择,例如测试具快速数位介面或宽频无线射频传输介面的嵌入式元件。R&S RTP高效能示波器结合了讯号完整性与高撷取速率,在标准撷取模式下,每秒可量测一百万个波形,比其他同类示波器快一千倍以上,能帮助使用者更快地发现零星错误,并可即时补偿讯号源到示波器之间的传输损耗。


此外,R&S RTP 可满足高频应用量测需求,举凡航空、国防、汽车、工业和通讯等领域;同时亦适用高速数位介面测试如高速汇流排(USB、PCI Express、MIPI)、无线电或雷达等射频介面、DDR记忆体介面、电源管理元件,及简单的控制和编程汇流排。R&S持续致力于示波器市场的创新,透过发表新一代R&S RTP系列,R&S宣告正式进军高阶示波器市场。

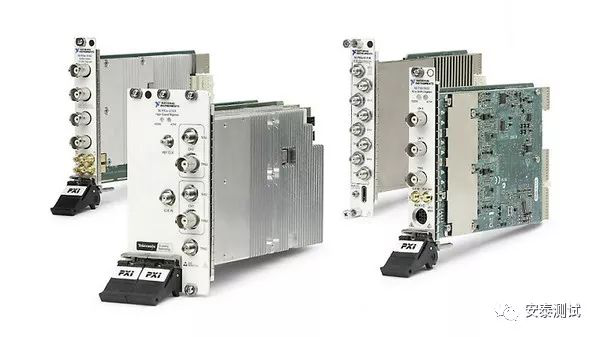

NI PXI架构高速示波器

国家仪器:「PXI架构可大幅缩短测试时间。」


NI高速示波器具有强大的仪器整合,再加上高输出PXI汇流排有助于缩短测试时间,非常适合高频宽自动化量测作业。NI高速示波器搭载了NI专利T-clock同步化技术,可藉此建置高达34个相位同步1GS/s通道所组成的系统,并且进一步整合其他NI硬体,打造出完整的自动化混合式讯号测试系统。


大多数的自动化测试与多重工作台应用,均需要多类型的仪器,如示波器、讯号产生器、数位波形分析器、数位波形产生器,与切换器等。PXI与NI模组化仪器既有的时序与同步化功能,可同步上述的所有仪器,且不需额外接线。PXI的模组化特性大幅提升了速度,且使用者不需再耗时操作,进而提高效率。

[1] [2]
