拆解TBS2000B示波器,焕然一“芯”,挑战未来

2020-05-25来源: EEWORLD关键字:泰克

科技发展日新月异,工程师要求越来越强大的电子测试测量工具,帮助他们进行系统设计和调试。随着全新TBS2000B系列示波器的发布,泰克首次将原属于中端示波器的专利技术,如自研放大器(Amplifier)芯片和高性能模数转换器(A/D Converter)芯片,创新地应用于入门级基础示波器上,为下一代的主流示波器奠定了基础,帮助工程师应对未来挑战。





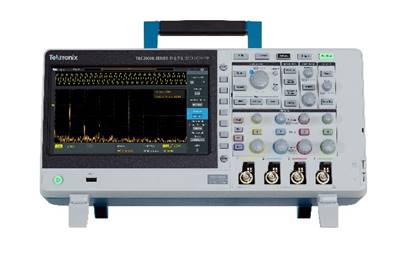

【一台性能出色的基础示波器是如何诞生和工作的】

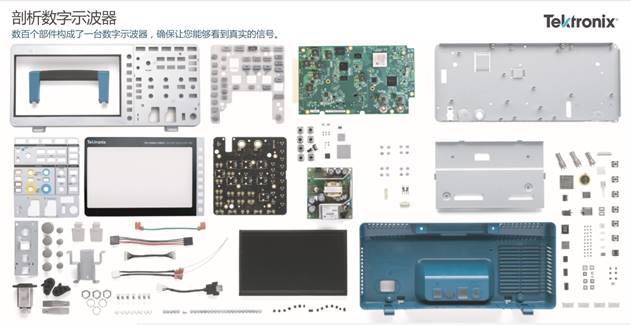

在TBS2000B系列示波器的内部,有数百个高品质的精密部件协同高效工作,以确保工程师能看到真实、清晰的信号和波形变化细节。

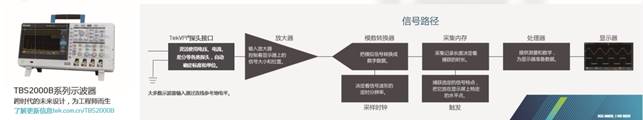

典型示波器的信号路径相当复杂,因为信号必须通过各种元件(包括放大器、继电器、滤波器、ADC 等),然后才能处理并显示信号。TBS2000B的设计研发团队重新构思了这条信号路径,以便更紧密地整合实时信号的采集和处理,并能够确保更低的输入信号噪声和更好的信号完整性。TBS2000B系列示波器的信号路径框图,显示了从信号输入到显示波形之间发生了什么。





【TBS2000B设计亮点】



1.    TekVPI探头接口和主动式探头支援



TekVPI探头接口树立了简单易用的标准。TBS2000B系列示波器可以通过此探头接口支援各种最新的无源、有源、电压、电流和差分探头,涵盖更多的应用需求,满足工程师现在及未来的测试需求。这些探头由TekVPI 探头接口供电,并通过接口与TBS2000B通讯。刻度因素和状态咨询(例如错误条件)将传送至仪器进行处理和显示。工程师不必再手动设定刻度因素、计算偏移量。





2.    全新的信号输入放大器ASIC和模数转换器



1GHz带宽以下的通用型的基础示波器,比较容易用普通商业器件搭建出来,但性能良莠不齐。只有具备实力、追求卓越的厂商,会自己投入巨资、开发模拟前端芯片组,从而实现一台性能优异的示波器所需要的性能指标。换言之,基础示波器竞争的重心,已经演变为模拟前端芯片组的竞争。



泰克公司作为世界领先的示波器品牌,一直坚持创新,帮助工程师提供更方便,更快速和更准确的测试测量设备。泰克全新的TBS2000B系列示波器,采用专门设计的前置输入放大器TEK026 ASIC(专用集成电路),实现精准测量。





TEK026是一颗非常成熟的信号输入放大器ASIC,之前被广泛应用于泰克中端示波器如MDO3000/4000系列等明星产品上,性能和可靠性已被普遍认可。TEK026配合全新的A/D转化器芯片,帮助TBS2000B系列示波器重新设计了硬件系统和信号路径,实现了关键器件的高度集成和低功耗,以及200MHz带宽和2GS/s高速实时采样等核心性能指标,并确保比前代产品拥有更低的输入信号噪声和更优的信号完整性。



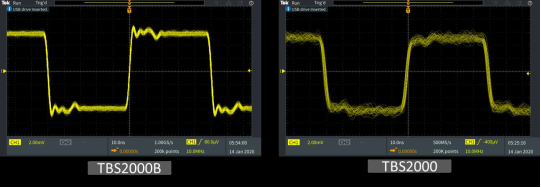

A circuit board

Description automatically generated

TBS2000B Front End Design

A circuit board

Description automatically generated

   TBS2000 Front End Design





3.    清晰的波形显示提供绝佳用户体验



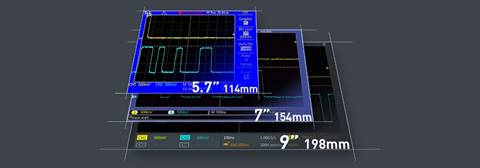

相比于泰克TBS1000系列的5.7寸屏幕,抑或TBS10000B系列的7寸屏幕,TBS2000B系列全新的9 寸 WVGA 彩色显示器,提供15 个水平网格的高清晰度,比传统示波器多出50%的显示面积,配合5M存储深度,10,000wfm/s 的波形捕获速率,帮助工程师方便、清晰地观测到更多的波形细节。
