如何用FLUKE福禄克DSX-5000网线测试仪进行外部串扰测试

最新更新时间:2021-08-23来源: eefocus关键字:网线测试仪 手机看文章 扫描二维码
随时随地手机看文章

我们对高速10g以太网双绞线进行测试的时候,特别要注意测试设备的选择。测试设备要满足下列几个条件:

1、测试精度:测试精度要达到IIIe级以上。福禄克DSX5000的精度高于 TIA 1152 IIIe 级要求以及 IEC 61935-1 的 IV 级要求,甚至高于IEC 61935-1 第四版草案中的 V 级要求。

2、测试频率:测试频率至少要达到500Mhz。FLUKE福禄克DSX-5000网线测试仪最高可以支持到1Ghz,完全满足测试频率要求。

3、参数要求:除了能测试基本参数外(回波损耗,插入损耗,近端串扰等所有参数),还具备专门的外部串扰测试模式。FLUKE福禄克DSX-5000网线测试仪具备专门的AxTalk软件,设备间同步接口和端接器,专门用于测试外部串扰参数。


外部串扰的测试步骤如下:

1、被测链路首先要通过TIA CAT6A/ISO CLASS EA 通道或永久链路测试,并保存测试结果。

2、把测试结果导入电脑里已经安装好的AxTalk软件,并选择被干扰链路和干扰链路。

3、使用数据线连接FLUKE福禄克DSX-5000网线测试仪主机和电脑,同时使用跳线连接DSX-5000主机和远端模块上的同步通信接口。

4、主机和远端接入被测链路,并按要求进行连接。

FLUKE福禄克DSX-5000网线测试仪外部串扰测试

FLUKE福禄克DSX-5000网线测试仪外部串扰测试

5、操作电脑上的AxTalk软件进行测试,计算出测试值。

6、更换干扰链路,重复4,5步骤进行测试。

7、全部测试完成后保存所有测试结果,供相关人员查看。


关键字:网线测试仪 编辑:什么鱼 引用地址:http://news.eeworld.com.cn/Test_and_measurement/ic545617.html

上一篇:福禄克网络入门级网线测试仪FLUKE DSX-600 CH功能简介
下一篇:福禄克网络测试仪功能对比和分析

推荐阅读

福禄克网络入门级网线测试仪FLUKE DSX-600 CH功能简介
和测试仪。7、使用 LinkWare? PC,可快速、方便地创建PDF格式的专业定制报告。FLUKE DSX-600 CH铜缆认证测试仪独特功能:1、DSX-600 通过加速测试过程的每个步骤,使用户完成比以往更多的作业。2、LinkWare Live 云服务使项目经理可以远程设置测试仪、监控工作进展,甚至可以使用任意智能设备定位测试仪3、ProjX? 管理系统可以简化从初始设置到系统验收整个过程的各项工作。它避免了一些冗余步骤,并可确保所有测试每次均能一次性正确完成4、Taptive? 用户界面使各种技能水平的技术人员都能轻而易举地完成高级数据分析、轻松地进行设置和操作5、LinkWare PC 管理软件可提供测试结果分析和专业
发表于 2021-08-23
福禄克入门级铜缆认证测试仪FLUKE DSX-600 CH功能简介
Fluke Networks推出的一款经济型入门级铜缆认证仪FLUKE DSX-600 CH,可提升小规模电缆安装工作的生产力、提高投资回报率(ROI)。Fluke DSX-600 CH设计用于基本的 Cat 6A 和 Class EA 铜缆认证,可提高负责铜缆网安装和测试的小型电气承包商的工作效率。• Cat 6A 和 Class EA 铜缆认证• 包括通道测量适配器;可选配坚固耐用的永久链路适配器,带可插拔测试插头• Cat 6A 测试时间为 10 秒• ProjX™ 管理系统确保测试配置快捷、万无一失• HDTDX 和 HDTDR 诊断功能准确定位故障位置• 利用集成 LinkWare™ Live,可从任意智能设备
发表于 2021-08-19
福禄克网络测试仪FLUKE DSX2-5000、8000各项参数简介
众所周知福禄克网络测试仪,在网络测试行业中具有举足轻重的地位,FLUKE DSX2-5000、DSX2-8000铜线认证仪满足行业内所有参数测试要求,测试精度高,测试速度快,方便快捷,受到用户的高度评价。下面山东朗坤工程师给大家解读下福禄克网络测试仪各项参数。■ NEXT(近段串扰)-发送信号与布线同一端其他线对上接收的串扰之间的幅度差(以dB为单位)■ PS NEXT(功率和近端串扰)-测试信号与在同一段接受的其他线对的串扰之间的差值(以dB为单位)■ ACR-F(衰减串扰比远端)-计算FEXT减去受干扰对的插入损耗(以dB为单位)■ PS ACR-F(功率和衰减串扰比远端)-PS FEXT的计算减去受干扰对的插入损耗
发表于 2021-08-17
配有 iFlex 探头的 Fluke 393 FC CAT III 1500 V真有效值钳表
配有 iFlex 探头的 Fluke 393 FC CAT III 1500 V真有效值钳表可在 1500 V 直流环境中提供安全、快速的测量这款新型钳表具有超薄的钳口,符合 CAT III 1500 V 安全等级和 IP54 防尘防水等级,非常适合在光伏电站的安装、运维和排错工作。2021 年 8 月,福禄克公司推出配有 iFlex 探头的 Fluke® 393 FC CAT III 1500 V 真有效值钳形表,它是福禄克首款符合 1500 V CAT III 安全等级和 IP54 防护等级的薄钳口钳表。凭借其 CAT III 1500 V / CAT IV 6000 V 安全等级,393 FC 可为用户在高达 1500 V
发表于 2021-08-16
配有 iFlex 探头的 <font color='red'>Fluke</font> 393 FC CAT III 1500 V真有效值钳表
如何读懂福禄克网络测试仪FLUKE DSX-5000 CH测试报告
假如您使用福禄克网络测试仪FLUKE DSX-5000 CH测试了最近为客户安装的铜缆网络,很容易在测试仪上看出链路是否通过或未通过针对具体应用的测试,但是现在客户希望要一份能够显示详细内容的定制报告。LinkWare™ PC电缆测试管理软件提供全面的测试结果,都包含在专业、定制、图文并茂的报告中。报告的第一页为概要汇总,其中包括被测电缆ID及其“合格”PASS )或“不合格”(FAIL)状态,重要的是,还包括了使用的限值;报告的其他部分包含了针对每条被测链路的1页或2页的详细结果。如果您需要向客户提供完整的报告,最好知道如何理解报告(特别是客户需要您向其解释报告时)。接下来我们首先从报告的顶部开始。蓝色区域在每
发表于 2021-08-12
如何读懂福禄克网络测试仪FLUKE <font color='red'>DSX-5000</font> CH测试报告
福禄克网线测线仪DSX-5000中的光纤测试方法

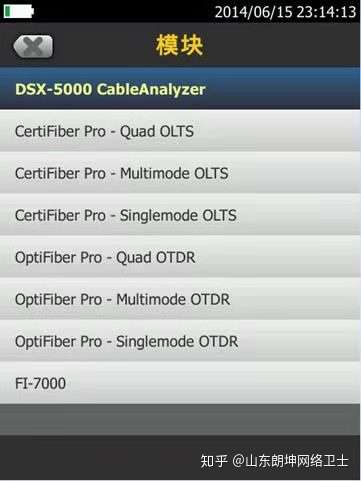

福禄克网线测线仪DSX-5000可提高铜缆认证测试的速度,Cat 6A和FA测试速度无可比拟,且符合严苛的IEC草案V级精度要求。ProjX管理系统有助于确保在一次操作时就能正确完成项目设置,并且有助于跟踪从项目设置到系统验收过程的进度。Versiv平台支持光纤测试模块(OLTS和 OTDR)。下面山东朗坤工程师为你讲解下福禄克网线测线仪DSX-5000中的光纤测试方法。1、在主屏幕上,轻触测试设置面板。2、在更改测试屏幕上,选择要更改的光纤测试,然后轻触编辑。或者,如要设置新的光纤测试,则轻触新测试。如果未安装模块,模块屏幕显示,轻触正确的CertiFiber Pro模块。福禄克线缆测线仪CertiFiber Pro模块福禄克
