使用普源示波器的常见题破解-波形

普源示波器目前国内还是诞生了一些比较优秀的产品，这些产品在各方面都能够有一些让人刮目相看的地方，不管是在精确度方面还是在测量的范围方面，又或者是在内部使用的处理器芯片方面都是有着很大的提升。关于普源示波器的波形问题，今天安泰测试小编给大家进行讲解，希望对大家有帮助。

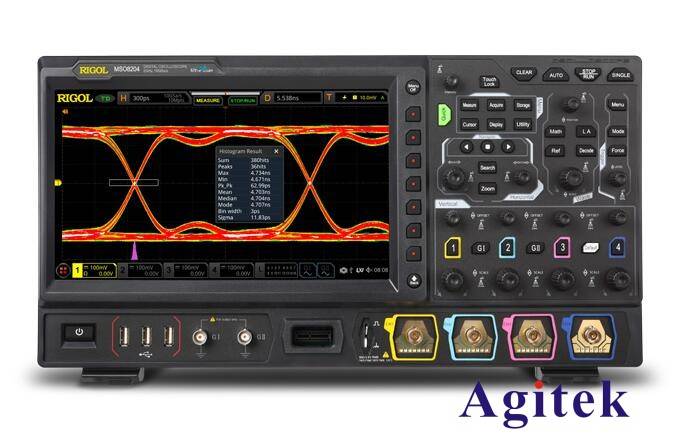

一、为什么测1kHz方波出现重影现象?

因为一周期内出现多个符合触发条件的信号，示波器在不同位置触发，波形重叠。通过调整触发释抑为周期稍小值可以改善。

示波器的触发释抑的作用是：根据用户设定的释抑时间，进行延时触发。主要针对一个周期内有多个符合触发条件的信号，设置触发释抑时间后，第一个满足条件的点不会被触发，经过释抑时间后满足触发条件的点才会被触发。这样就可以根据用户的需要，进行定点触发波形了。

二、怎样应用RIGOL数字示波器观测一段时间的波形?

示波器不能一直连续的去捕获波形并保存下来，如果在自动的模式下，示波器是不停的刷新波形数据的。如果需要捕获一段时间内信号的连续波形。您可以按照下面的步骤设置：

1、将存储深度设置到最高，

2、将时基调到合适的档位，根据您要观测的时间来设置，例如您想观察1S的时间，那么将时基设置到100ms/Div，这时整个屏幕上的时间就是100ms*14格(DS2000)=1.4s.

3、将触发方式选为单次触发 。当波形满足触发条件后，波形被捕获并稳定显示在屏幕上。

三、为什么测试一个方波时，示波器会显示正弦波?

1、波器上查看方波的用户可能会查看相同频率的正弦波来代替方波，此情况不一定代表示波器发生故障，而是方波本身的组成高频谐波分量的影响。为了更好地理解这一方面，必须更好地理解谐波对波的影响。

例如，25MHz方波将被视为DS1052E(50 MHz示波器)上的25MHz正弦波，尽管实际方波本身低于示波器的频率带宽上限，其谐波分量已经超出示波器的3分贝(dB) )高频截止点。由于这种自然截止，方波的主要谐波分量超出了二次谐波分量(2 * 25 = 50 MHz)，自然被滤除。然而，3次和5次谐波分量分别为75MHz和125MHz中心频率。这些组件自然远大于方波的25MHz组件，远远高于示波器的带宽上限。

为了查看示波器上的方波信号，方波的三次和四次谐波分量必须不超出示波器的带宽上限

2、示波器测量直流电源时，需要探头尖接直流电源正极，鳄鱼夹接直流电源负极。若鳄鱼夹接地时测量结果为50Hz正弦波。

四、如何设置示波器外部触发功能?

在示波器上找到EXT TRIG通道用BNC线连接，按MENU-信源选择-EXT选择该类触发信源(EXT、EXT/5(连接器接入的信号衰减 5 倍))后，旋转触发 LEVEL 可以在-800 mV 至+800 mV 的范围内设置触发电平。

五、在DS系列示波器上使用什么数据集大小来计算FFT?

在我们的旧示波器上，使用显示的数据集计算FFT。DS1000E / D / B / CA系列示波器= 600个数据点
