泰克示波器MDO34混合域示波器概述

最新更新时间:2023-02-03来源: jdzj关键字:泰克  示波器  混合域示波器 手机看文章 扫描二维码
随时随地手机看文章

在小巧便携的示波器上体验高清晰度大显示屏。屡获殊荣的触摸式界面将您的学习曲线变成阶跃函数。独特的内置频谱分析功能由选配变为标配,其功能非常适合用于射频分析。1GHz带宽型号新升级为标配的2根或4根1GHz 无源探头,将1GHz示波器测试系统整体性能提升1倍, 上升时间从700ps 提升到350ps, 可以测试信号几十甚至几百M 的高速信号。

一、3 系列 MDO 混合域示波器 型号

二、3 系列 MDO 混合域示波器 概述

1、超大的显示屏以及非凡的用户界面

3系列MDO采用与屡获殊荣的 5 系列相同的触摸式用户界面技术,超大的显示屏和高分辨率的显示屏,具备示波器的一般功能。

  • 11.6 英寸高清显示屏

  • 捏合、轻触、滑动电容式触摸屏

2、小巧且功能齐全

3 系列 MDO 只有 6 英寸(15 厘米)深,但它具备示波器的大部分功能。它为您提供了复杂嵌入式系统的验证和故障排除所需的工具。

  • 每个模拟通道均实现高达 5 GS/s 的采样率

  • 超过 125 个触发组合

  • 几十种自动测量

  • 众多的可用串行总线解码和触发选项

  • 可选的 16 条数字逻辑通道

  • 集成 1 GHz (标配),3 GHz (选配)频谱分析仪

  • 可选的 50 MHz 任意波形/函数发生器

三、规格一览

1、输入通道

  • 2 或 4 条模拟

  • 16 条数字1

  • 1 个频谱分析仪1

2、带宽

  • 100 MHz、200 MHz、350 MHz、500 MHz 或 1 GHz

3、采样率

  • 模拟通道上为 5 GS/s(1 GHz 型号)、2.5 GS(所有其他型号)

  • 数字通道上最高 8.25 GS/s(121 ps 分辨率)

4、记录长度

  • 所有通道上 10 M 点

5、频谱分析仪1

  • 1 GHz (标配)或 3 GHz1

6、信号发生器

  • 任意波形、正弦波、方波、脉冲、斜坡、三角波、DC 电平、高斯、洛伦兹、指数上升/下降、Sin(x)/x、随机噪声、半正矢、Cardiac

7、数字电压表

  • 4 位 AC RMS、DC 和 AC+DC RMS 电压测量

8、触发频率计数器

  • 5 位频率测量

9、高级分析

  • 自动功率测量

10、协议支持

  • I2C,SPI

  • RS-232、RS-422、RS-485、UART

  • CAN, CAN FD, LIN, FlexRay

  • MIL-STD-1553、ARINC 429

  • I2S, LJ, RJ, TDM

  • USB 2.0

11、显示器

  • 11.6 英寸(295 毫米)

  • 高清彩色 (1920 x 1080) 电容式触摸屏

12、重量

  • 11.7 磅(5.3 千克)

1 - 可选且可升级

2 - 产品注册后免费

内置频谱分析仪

不管您是频谱分析仪专家还是临时使用,您都可以让内置频谱分析仪立即开始工作。与其他提供 FFT“频谱分析”的示波器不同,3 系列内置了真正的频谱分析仪。

3 系列与常规示波器 FFT

  • 1 GHz (标配)或 3 GHz (选配)内置频谱分析仪选件

  • 真正集成的频谱分析仪硬件

  • 最高 3 GHz 的超宽捕获带宽

四、功能强大,可升级

立即获取所需的所有调试功能,或在需要时添加这些功能。

  • 高达 1 GHz 带宽

  • 数字通道:MSO 选项增加 16 条数字通道

  • 高达 3 GHz 的频谱分析仪

  • DVM/频率计数器(在注册后免费提供)

  • 任意波形/函数发生器

  • 高级分析

  • 串行总线解码和触发

  • 自动功率测量

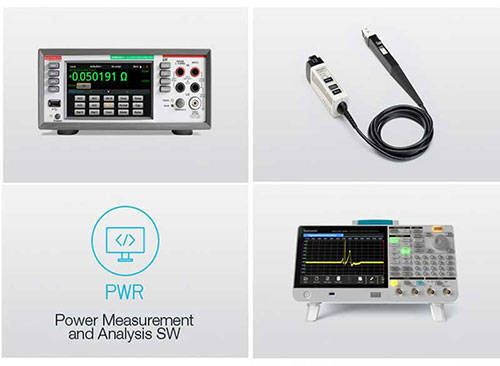

五、了解泰克为您的应用推荐的精选产品

使用您所需的正确工具立即开始使用。我们的专家预先选择了五个关键应用的最适合附件,让您更快地解决问题:

  • 功率电子

  • 电源完整性

  • 串行总线解码

  • EMI 预一致性

  • 无线嵌入

六、适合每一位工程师的示波器

无论您是在调试串行总线还是在设计高速数字标准,我们都在示波器用户界面中设置了一个新标准,以便您可以更快、更轻松地找到答案。
