为了满足市场对于低电压大电流线性电源的需求,普源精电(RIGOL)DP800系列线性直流电源精心推出了高性能新机型:DP813A和DP822A。DP813A是单通道双量程电源:8V*20A或20V*10A,DP822A则是双通道电源:5V*16A || 20V*5A。新机型为光通讯模块测试、芯片和集成电路测试、半导体测试和工业ATE测试等多个行业及应用提供了大电流、低纹波、高精度的可编程线性电源。




应用领域


DP813和DP822可广泛应用于光通讯模块测试、半导体测试、芯片和集成电路测试、工业ATE测试等领域,为工程师提供了大电流低纹波的高功率线性电源,单路和双路电源能够适合客户多种应用场景。

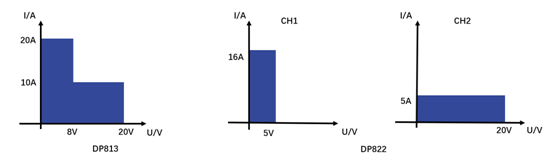

大电流,大作为


DP813A

总功率:200W

单路双量程:8V*20A or 20V*10A

DP822A总功率:180W

双路量程:5V*16A|| 20V*5A





低纹波,更纯净


DP813A和DP822A拥有低于350uVrms/2mVpp(3mVpp)的纹波噪声和纯净的输出,满足对于低噪声的苛刻要求;瞬态响应时间小于50us,满足对快速变化电压波形的需求。

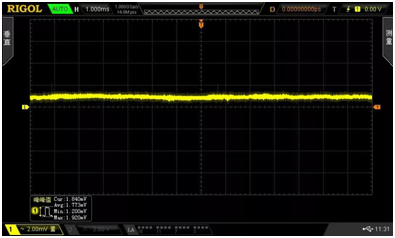

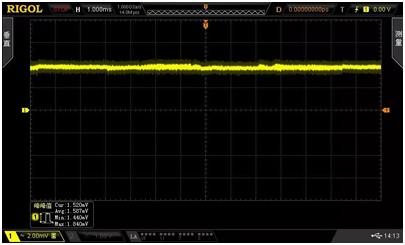

恒压模式下的电压纹波噪声




8V 20A档位下电压纹波噪声




20V 10A档位下电压纹波噪声


Sense功能,压降补偿


电源在输出大电流时,负载引线上的压降将变得不可忽略。为确保负载获得准确的压降,A偿负载引线引起的压降,从而确保您设定的电源输出值与负载所获得的电压一致。

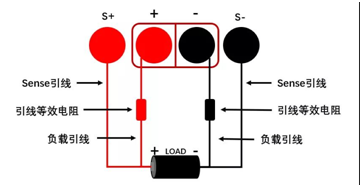

前面板Sense连线方式


更多功能,更多接口


DP813A和DP822A线性直流电源标配定时器功能,可输出预先设置的电压和电流(可达2048组)。您可以输出设置定时器的输出组数,并设定每组输出电压、电流和定时时间;DP813A和DP822A线性直流电源还配置LAN、USB Device、RS232硬件接口(USB-GPIB可选),让您在连通性、继承性上拥有更多选择。

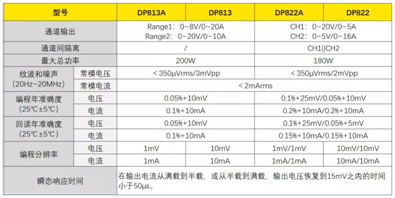

DP813A、DP822A参数





总结


DP813A和DP822A是专为需要大电流、低纹波电源的客户而研发的两款利器,其优异的编程精度和回读精度,能够为测试设备提供更精准的供电和测量。出色的电源调节率和负载调节率,能够保证输出的稳定和安全。
