TI推出针对光伏的电弧检测参考设计TIDA-010231

最新更新时间:2022-11-02来源: EEWORLD关键字:电弧 手机看文章 扫描二维码
随时随地手机看文章

为什么需要电弧检测


在直流总线上,电弧会产生高压从而造成系统停机,极易引起元件及接头的损坏,甚至造成火灾。电弧检测最终目的是消除电弧并使系统更加安全。


目前电弧检测的最大痛点是可靠的检测电弧发生,并避免误报。


为了应对电弧检测挑战,TI推出了TIDA-010231参考设计,具有4独立通道,可检测4个太阳能光伏组串的电弧检测。最高支持1000V,10A的电流电压,支持额外的或者利用C2000内置ADC,开发板可以支持不同的C2000控制子卡,可根据系统需求自行配置软件。


TIDA-010231系统原理是通过分析频段的噪声,从而进行电弧检测,采用1024点位的快速傅里叶变化,4ms内就可实现电弧噪声计算。配套的分析软件可以忽略杂散噪声峰值,仅选择需要的频段分析即可。


具体原理图如下,分为四部分


首先是前端的隔离电流感知及放大系统。


其次是中间的信号调理滤波系统


之后是外部或C2000集成的ADC,支持每通道250 KSPS的采样速率。


最后则是C2000处理器,用于傅里叶变化及软件执行

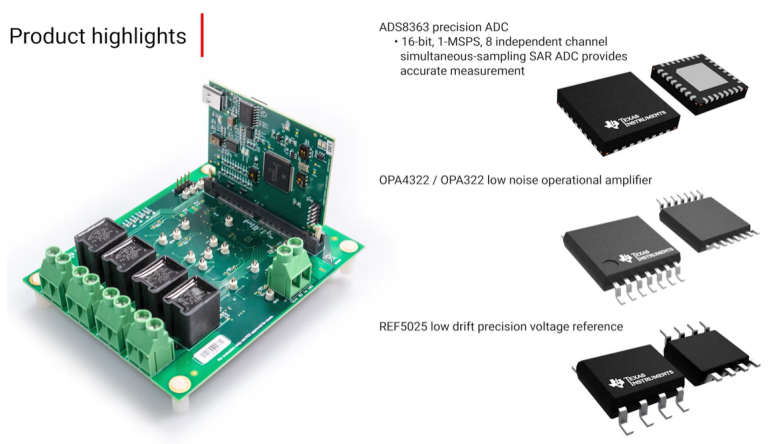

该方案采用了数款TI的明星产品,包括ADS8363高精度16bit SAR型ADC,拥有8个独立通道,采样频率达1 MSPS,以及OPA4322/OPA 322低噪声运放,REF5025低漂移高精度电压参考和TMS320F28004x C2000实时控制器。
