Nexperia建立全新特定型应用FET类别,提供卓越性能产品

2020-10-22来源: EEWORLD关键字:Nexperia  MOSFET

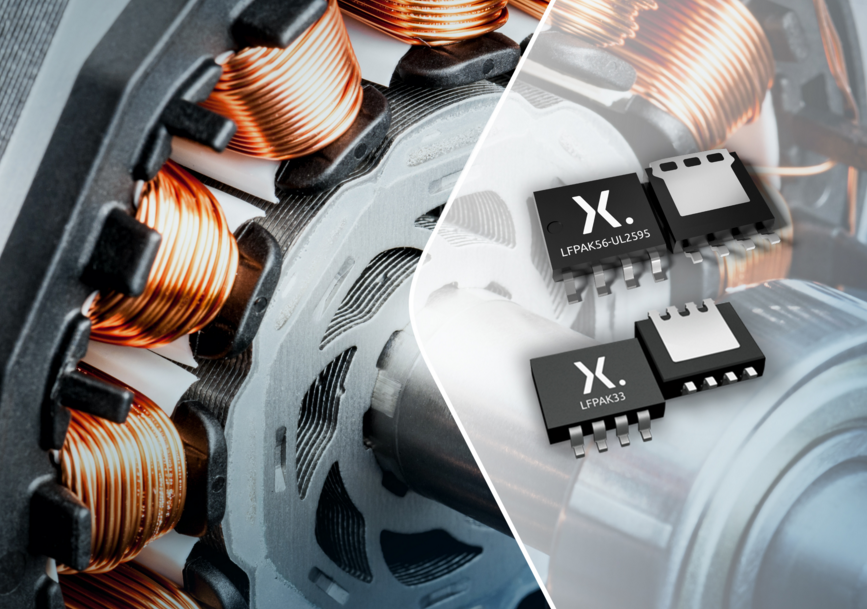

半导体基础元器件领域的高产能生产专家Nexperia响应行业需求,通过定义一组全新的MOSFET产品,最大限度提高性能。特定型应用FET(简称ASFET)所采用的MOSFET能为特定应用提供优化的参数。通过专注于特定的应用,可实现显著的改进。



Nexperia为电池隔离、电机控制、热插拔和以太网供电(PoE)应用提供ASFET系列。  定制ASFET可实现的改进因应用而异,例如对于热插拔应用,安全工作区域(SOA)能提高3至5倍;对于电机应用,最大额定电流可超过300 A。





Nexperia功率MOSFET事业部高级总监Chris Boyce评论道:“随着设计人员打破性能界限,了解如何在应用中使用MOSFET至关重要。一份普通MOSFET数据手册中有超过100个参数,但在每个项目中,通常只有几个参数是重要的。  然而,随着应用的改变,重要参数也会发生变化。在Nexperia,我们会确定产品中每个元素的性能,包括:核心晶圆技术、芯片设计、封装、制造与测试程序。通过将特定应用的需求放在我们考虑的中心位置,我们可选择对特定应用中最重要的参数进行优化,而这通常要牺牲其他较不相关的参数。本质上,我们将久经验证的MOSFET专业知识与对应用的广泛理解相结合,因此我们可以为特定应用或功能量身定制并提供最佳性能的产品。”



凭借即将发布的全新车用产品系列,ASFET类别将进一步增强,能够为驱动感性负载提供有保证的重复雪崩耐受性。



Boyce补充道:“我们不断寻求加深对具体应用的了解,经常与客户一起携手合作。通过为我们优秀的工程师提供详细的应用要求,我们将迎来全新且激动人心的创新机遇,大量ASFET技术进步即将问世。”
