STM32F4 软件模拟IIC

2019-08-23来源: eefocus关键字:STM32F4  软件模拟  IIC

IIC时序图

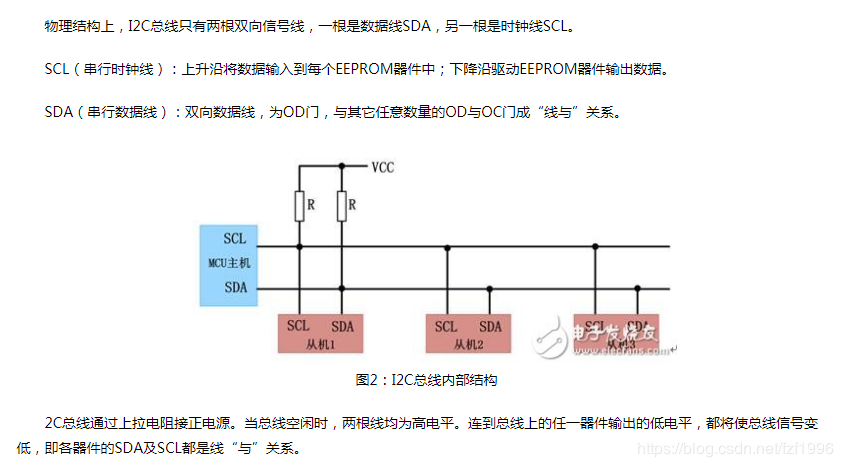

在这里插入图片描述


//初始化IIC

void IIC_Init(void)

{

RCC->AHB1ENR|=1<<1;    //使能PORTB时钟

GPIO_Set(GPIOB,PIN8|PIN9,GPIO_MODE_OUT,GPIO_OTYPE_PP,GPIO_SPEED_50M,GPIO_PUPD_PU);//PB8/PB9设置

IIC_SCL=1;

IIC_SDA=1;

}

//产生IIC起始信号

void IIC_Start(void)

{

SDA_OUT();     //sda线输出

IIC_SDA=1;

IIC_SCL=1;

delay_us(4);

  IIC_SDA=0;//START:when CLK is high,DATA change form high to low

delay_us(4);

IIC_SCL=0;//钳住I2C总线,准备发送或接收数据

}

//产生IIC停止信号

void IIC_Stop(void)

{

SDA_OUT();//sda线输出

IIC_SCL=0;

IIC_SDA=0;//STOP:when CLK is high DATA change form low to high

  delay_us(4);

IIC_SCL=1;

IIC_SDA=1;//发送I2C总线结束信号

delay_us(4);

}

//等待应答信号到来

//返回值:1,接收应答失败

//        0,接收应答成功

u8 IIC_Wait_Ack(void)

{

u8 ucErrTime=0;

SDA_IN();      //SDA设置为输入

IIC_SDA=1;delay_us(1);

IIC_SCL=1;delay_us(1);

while(READ_SDA)

{

ucErrTime++;

if(ucErrTime>250)

{

IIC_Stop();

return 1;

}

}

IIC_SCL=0;//时钟输出0

return 0;

//产生ACK应答

void IIC_Ack(void)

{

IIC_SCL=0;

SDA_OUT();

IIC_SDA=0;

delay_us(2);

IIC_SCL=1;

delay_us(2);

IIC_SCL=0;

}

//不产生ACK应答

void IIC_NAck(void)

{

IIC_SCL=0;

SDA_OUT();

IIC_SDA=1;

delay_us(2);

IIC_SCL=1;

delay_us(2);

IIC_SCL=0;

}

//IIC发送一个字节

//返回从机有无应答

//1,有应答

//0,无应答

void IIC_Send_Byte(u8 txd)

{

    u8 t;

SDA_OUT();

    IIC_SCL=0;//拉低时钟开始数据传输

    for(t=0;t<8;t++)

    {

        IIC_SDA=(txd&0x80)>>7;

        txd<<=1;

delay_us(2);   //对TEA5767这三个延时都是必须的

IIC_SCL=1;

delay_us(2);

IIC_SCL=0;

delay_us(2);

    }

}

//读1个字节,ack=1时,发送ACK,ack=0,发送nACK

u8 IIC_Read_Byte(unsigned char ack)

{

unsigned char i,receive=0;

SDA_IN();//SDA设置为输入

    for(i=0;i<8;i++ )

{

        IIC_SCL=0;

        delay_us(2);

IIC_SCL=1;

        receive<<=1;

        if(READ_SDA)receive++;

delay_us(1);

    }

    if (!ack)

        IIC_NAck();//发送nACK

    else

        IIC_Ack(); //发送ACK

    return receive;

}
