一、引言

据统计,我国的单片机年容量已达1-3亿片,且每年以大约16%的速度增长,但相对于世界市场我国的占有率还不到1%。这说明单片机应用在我国才刚刚起步,有着广阔的前景。培养单片机应用人才,特别是在工程技术人员中普及单片机知识有着重要的现实意义。


当今单片机厂商琳琅满目,产品性能各异。针对具体情况,我们应选何种型号呢?首先,我们来弄清两个概念:集中指令集(CISC)和精简指令集(RISC)。采用CISC结构的单片机数据线和指令线分时复用,即所谓冯.诺伊曼结构。它的指令丰富,功能较强,但取指令和取数据不能同时进行,速度受限,价格亦高。采用RISC结构的单片机数据线和指令线分离,即所谓哈佛结构。这使得取指令和取数据可同时进行,且由于一般指令线宽于数据线,使其指令较同类CISC单片机指令包含更多的处理信息,执行效率更高,速度亦更快。同时,这种单片机指令多为单字节,程序存储器的空间利用率大大提高,有利于实现超小型化。属于CISC结构的单片机有Intel8051系列、Motorola和M68HC系列、Atmel的AT89系列、台湾Winbond(华邦)W78系列、荷兰Pilips的PCF80C51系列等;属于RISC结构的有Microchip公司的PIC系列、Zilog的Z86系列、Atmel的AT90S系列、韩国三星公司的KS57C系列4位单片机、台湾义隆的EM-78系列等。一般来说,控制关系较简单的小家电,可以采用RISC型单片机;控制关系较复杂的场合,如通讯产品、工业控制系统应采用CISC单片机。不过,RISC单片机的迅速完善,使其佼佼者在控制关系复杂的场合也毫不逊色。


根据程序存储方式的不同,单片机可分为EPROM、OTP(一次可编程)、QTP(掩膜)三种。我国一开始都采用ROMless型单片机(片内无ROM,需片外配EPROM),对单片机的普及起了很大作用,但这种强调接口的单片机无法广泛应用,甚至走入了误区。如单片机的应用一味强调接口,外接I/O及存储器,便失去了单片机的特色。目前单片机大都将程序存储体置于其内,给应用带来了极大的方便。值得一提的是,以往OTP型单片机的价格是QTP的3倍,而现在已降至1.5-1.2倍,选用OTP型以免订货周期、批量的麻烦是可取的。


二、PIC系列单片机有什么优势?

自从我95年接触PIC单片机以来,便一直热衷于这种单片机的开发与应用。有不少朋友问我:PIC到底有什么优势?也许你也会有这样的疑问,所以我在这里略谈几点自己的看法。

1) PIC最大的特点是不搞单纯的功能堆积,而是从实际出发,重视产品的性能与价格比,靠发展多种型号来满足不同层次的应用要求。就实际而言,不同的应用对单片机功能和资源的需求也是不同的。比如,一个摩托车的点火器需要一个I/O较少、RAM及程序存储空间不大、可靠性较高的小型单片机,若采用40脚且功能强大的单片机,投资大不说,使用起来也不方便。PIC系列从低到高有几十个型号,可以满足各种需要。其中,PIC12C508单片机仅有8个引脚,是世界上最小的单片机,如图1所示:
  PIC单片机  PIC单片机
图1 PIC12C508单片机外型


该型号有512字节ROM、25字节RAM、一个8位定时器、一根输入线、5根I/O线,市面售价在3-6元人人民币。这样一款单片机在象摩托车点火器这样的应用无疑是非常适合。PIC的高档型号,如PIC16C74(尚不是最高档型号)有40个引脚,其内部资源为ROM共4K、192字节RAM、8路A/D、3个8位定时器、2个CCP模块、三个串行口、1个并行口、11个中断源、33个I/O脚。这样一个型号可以和其它品牌的高档型号媲美。

2) 精简指令使其执行效率大为提高。PIC系列8位CMOS单片机具有独特的RISC结构,数据总线和指令总线分离的哈佛总线(Harvard)结构,使指令具有单字长的特性,且允许指令码的位数可多于8位的数据位数,这与传统的采用CISC结构的8位单片机相比,可以达到2:1的代码压缩,速度提高4倍。

3) 产品上市零等待(Zero time to market)。采用PIC的低价OTP型芯片,可使单片机在其应用程序开发完成后立刻使该产品上市。

4) PIC有优越开发环境。OTP单片机开发系统的实时性是一个重要的指标,象普通51单片机的开发系统大都采用高档型号仿真低档型号,其实时性不尽理想。PIC在推出一款新型号的同时推出相应的仿真芯片,所有的开发系统由专用的仿真芯片支持,实时性非常好。就我个人的经验看,还没有出现过仿真结果与实际运行结果不同的情况。

5) 其引脚具有防瞬态能力,通过限流电阻可以接至220V交流电源,可直接与继电器控制电路相连,无须光电耦合器隔离,给应用带来极大方便。

6) 彻底的保密性。PIC以保密熔丝来保护代码,用户在烧入代码后熔断熔丝,别人再也无法读出,除非恢复熔丝。目前,PIC采用熔丝深埋工艺,恢复熔丝的可能性极小。

7) 自带看门狗定时器,可以用来提高程序运行的可靠性。

8) 睡眠和低功耗模式。虽然PIC在这方面已不能与新型的TI-MSP430相比,但在大多数应用场合还是能满足需要的。


关键字:PIC系列  单片机  简介 编辑:什么鱼 引用地址:http://news.eeworld.com.cn/mcu/ic476939.html 本网站转载的所有的文章、图片、音频视频文件等资料的版权归版权所有人所有,本站采用的非本站原创文章及图片等内容无法一一联系确认版权者。如果本网所选内容的文章作者及编辑认为其作品不宜公开自由传播,或不应无偿使用,请及时通过电子邮件或电话通知我们,以迅速采取适当措施,避免给双方造成不必要的经济损失。

上一篇:PIC单片机之I2C通信(从模式)
下一篇:PIC8位单片机的分类和特点一

关注eeworld公众号 快捷获取更多信息
关注eeworld公众号
快捷获取更多信息
关注eeworld服务号 享受更多官方福利
关注eeworld服务号
享受更多官方福利

推荐阅读

PIC系列8位MCU选择树
8pin普通型PIC12C508 PIC12C509; PIC12CE518 PIC12CE519 (E2PROM)带A/DPIC12C671 PIC12C672; PIC12CE673 PIC12CE674 (E2PROM)高级FLASH程序/数据区/8x8乘法器 PIC18F010 PIC18F020; PIC18F012 PIC18F022 (10位A-D)14pin普通型PIC16C50518/20pin基本级普通型PIC16C52 PIC16C54 PIC16C56 PIC16C58高电压(3.5~15V)PIC16HV540中级普通型PIC16C554 PIC16C558LI
发表于 2019-10-14
第四节:PIC系列单片机程序存储器及堆栈

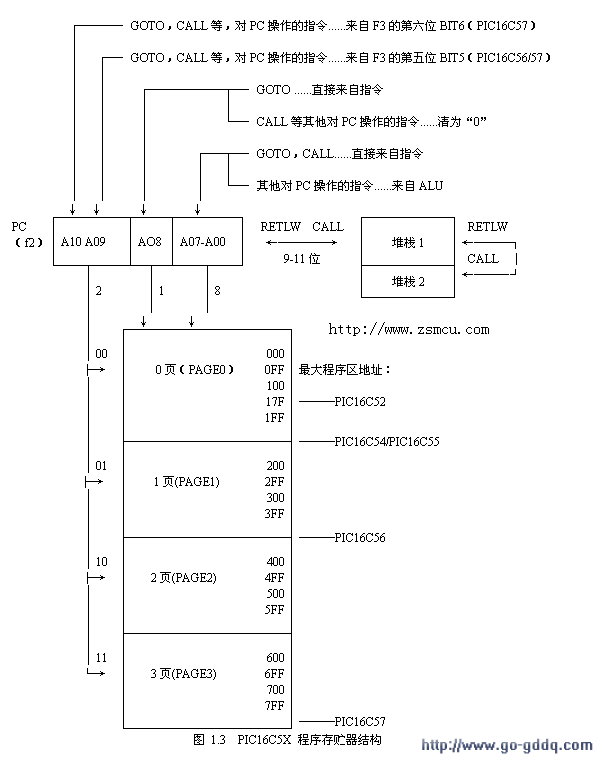

PIC16C5X内部有384~2K的只读程序存贮器,下面论述其结构和堆栈。§1.4.1 程序存储器结构PIC16C5X程序存储器结构如图1.3所示:    从上图可看出,PIC程序存储器采用分页结构,每页长0.5K。因此对于PIC16C52程序存储器在1页之内,而对于PIC16C54和PIC15C55程序存储器容量为1页,PIC16C56和PIC16C57 的容量则分别为2页和4页。页面地址由状态寄存器f3的第5位和第6位(PA0、PA1)确定。程序转移时,在本页内可直接进行;在需跨页跳转时(GOTO、CALL指令),则必须根据将要跳转去的页面,把f3中的PA0、PA1位置成相应的值。具体请参考f3
