[HAL库学习之路]6.WWDG-窗口看门狗

2019-11-16来源: eefocus关键字:HAL库学  WWDG  窗口看门狗

记录自己的STM32的HAL库的学习之路,不定期更新…

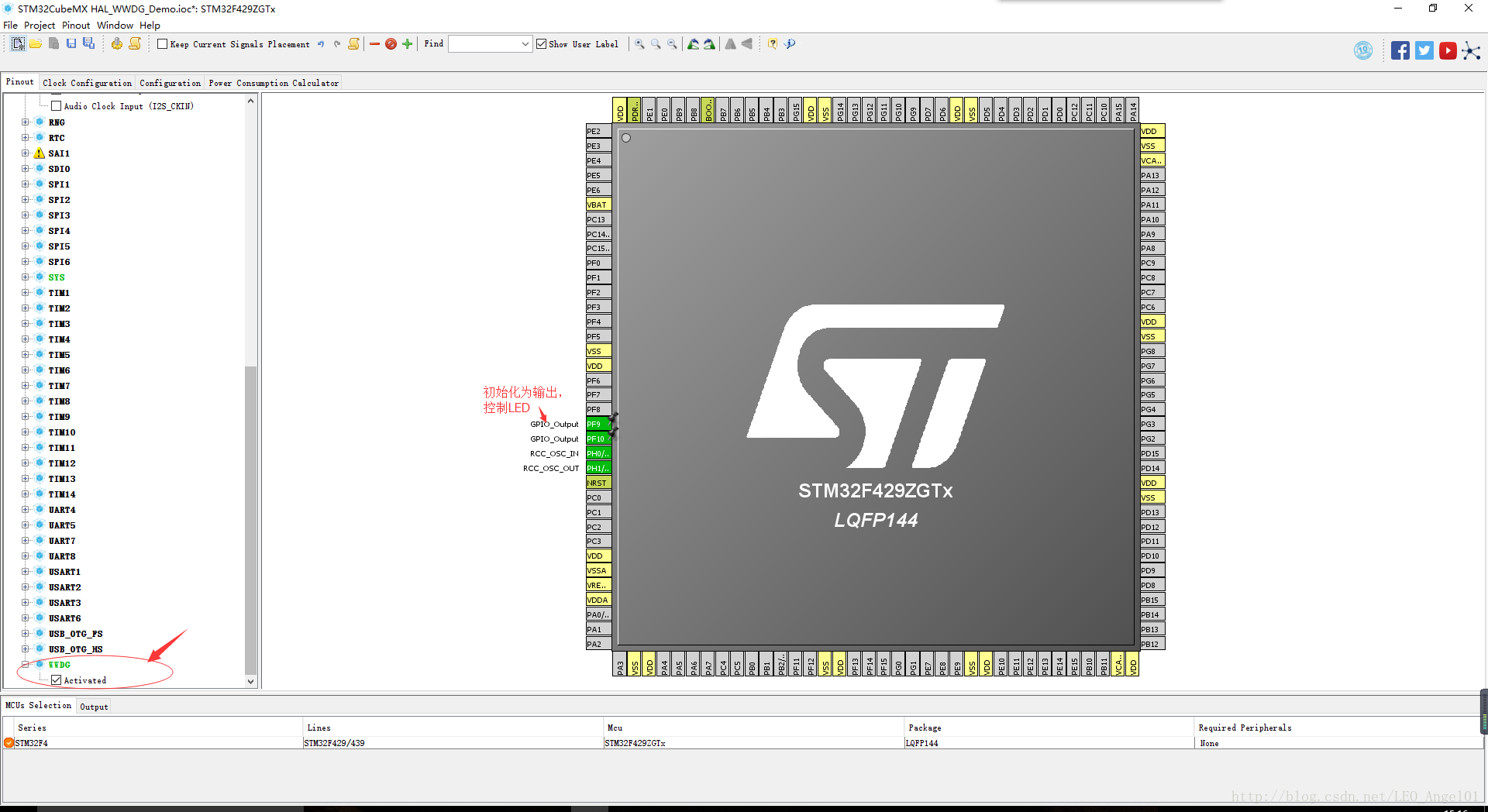

一、Pinout

这里写图片描述

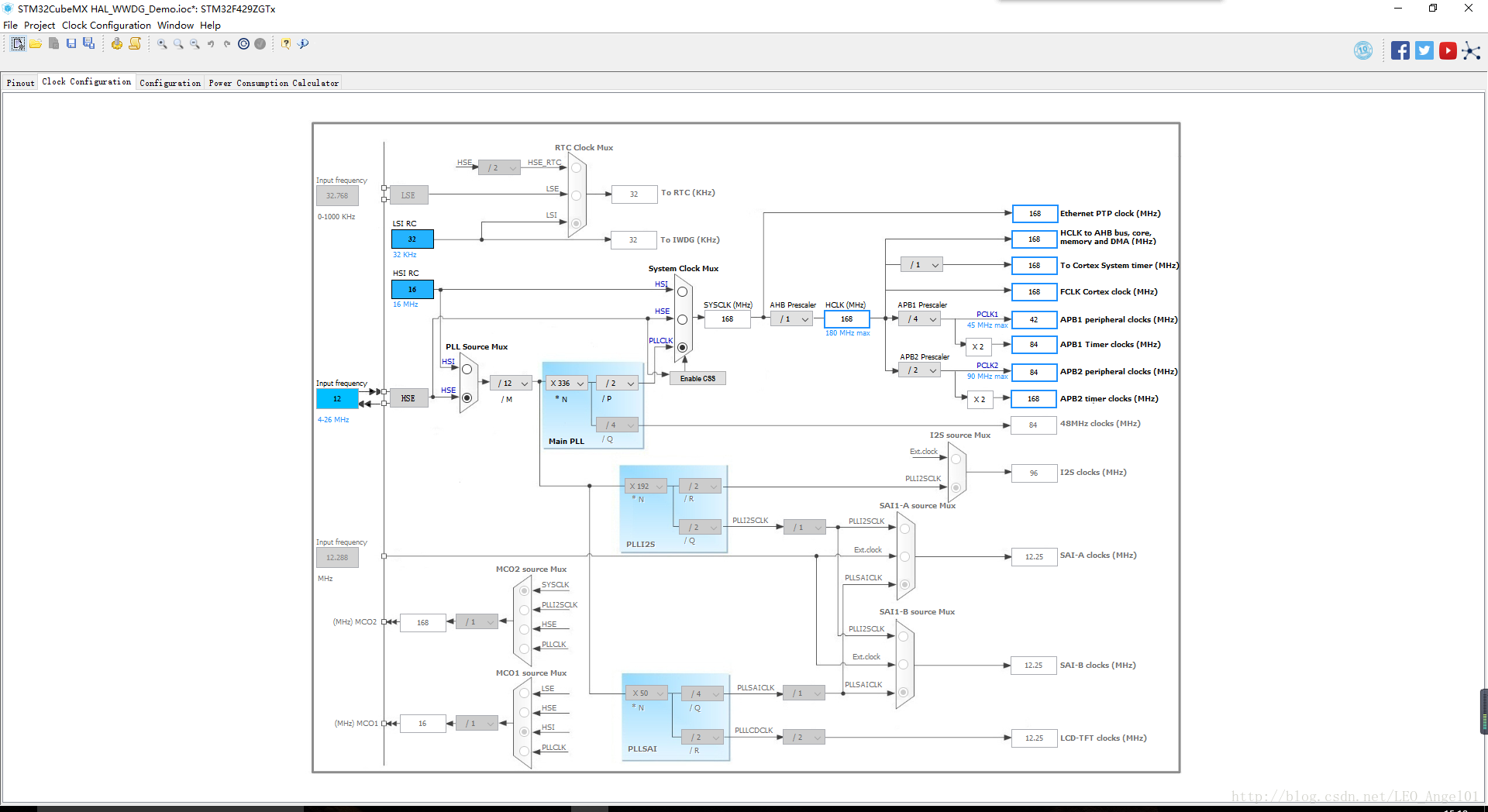

二、Clock Configuration

这里写图片描述

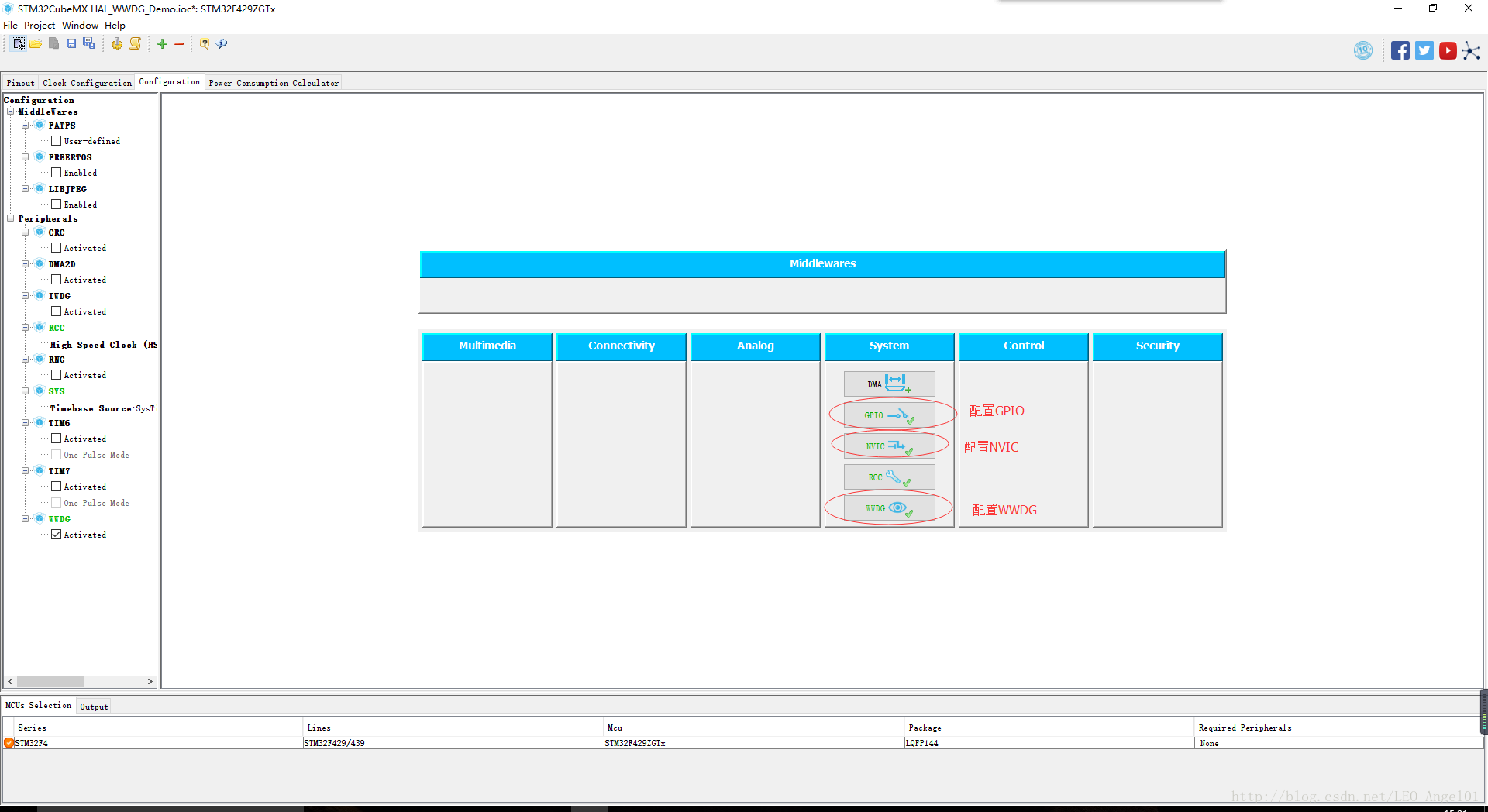

三、Configuration

这里写图片描述

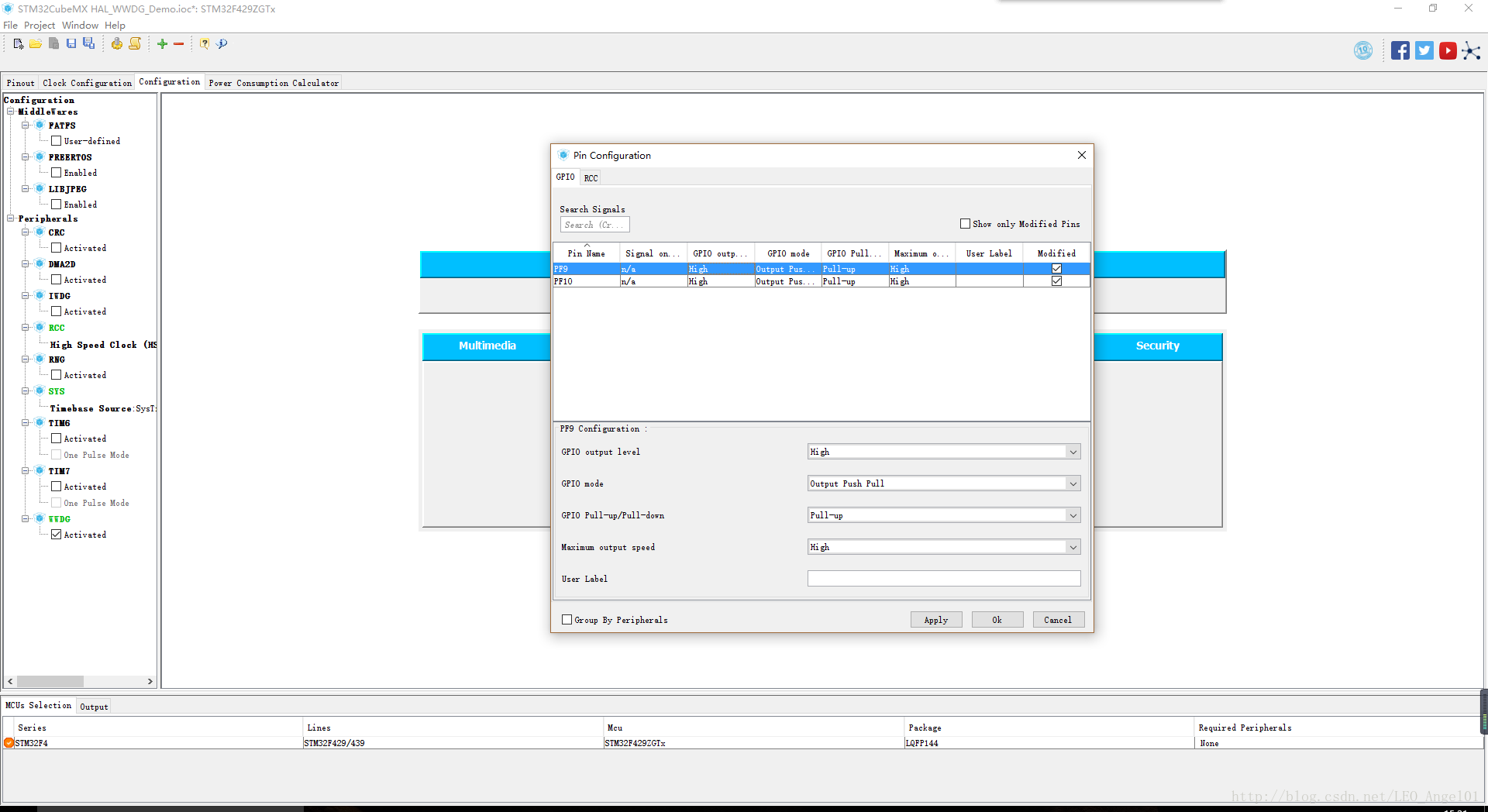

配置GPIO

这里写图片描述

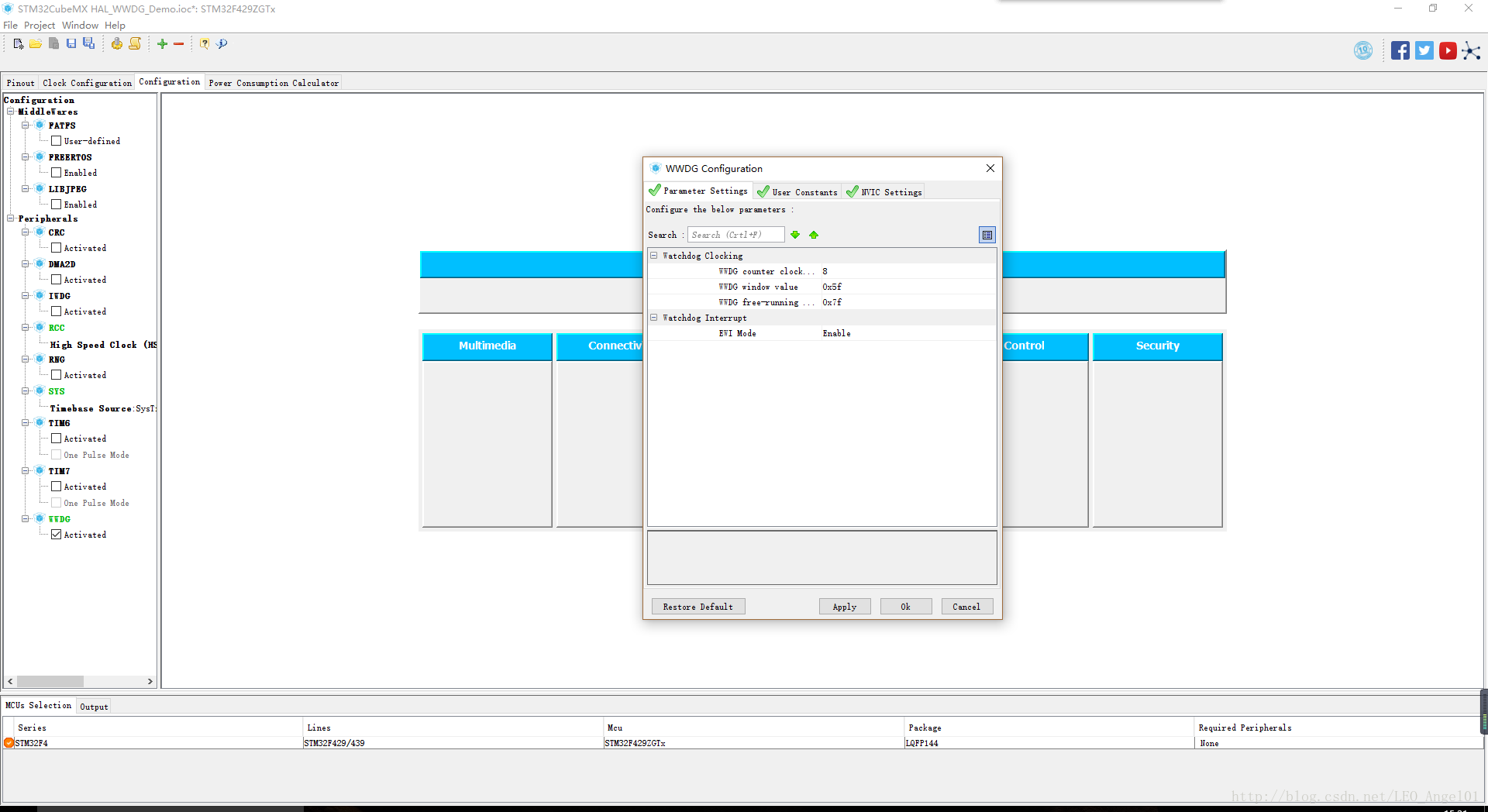

配置WWDG

这里写图片描述

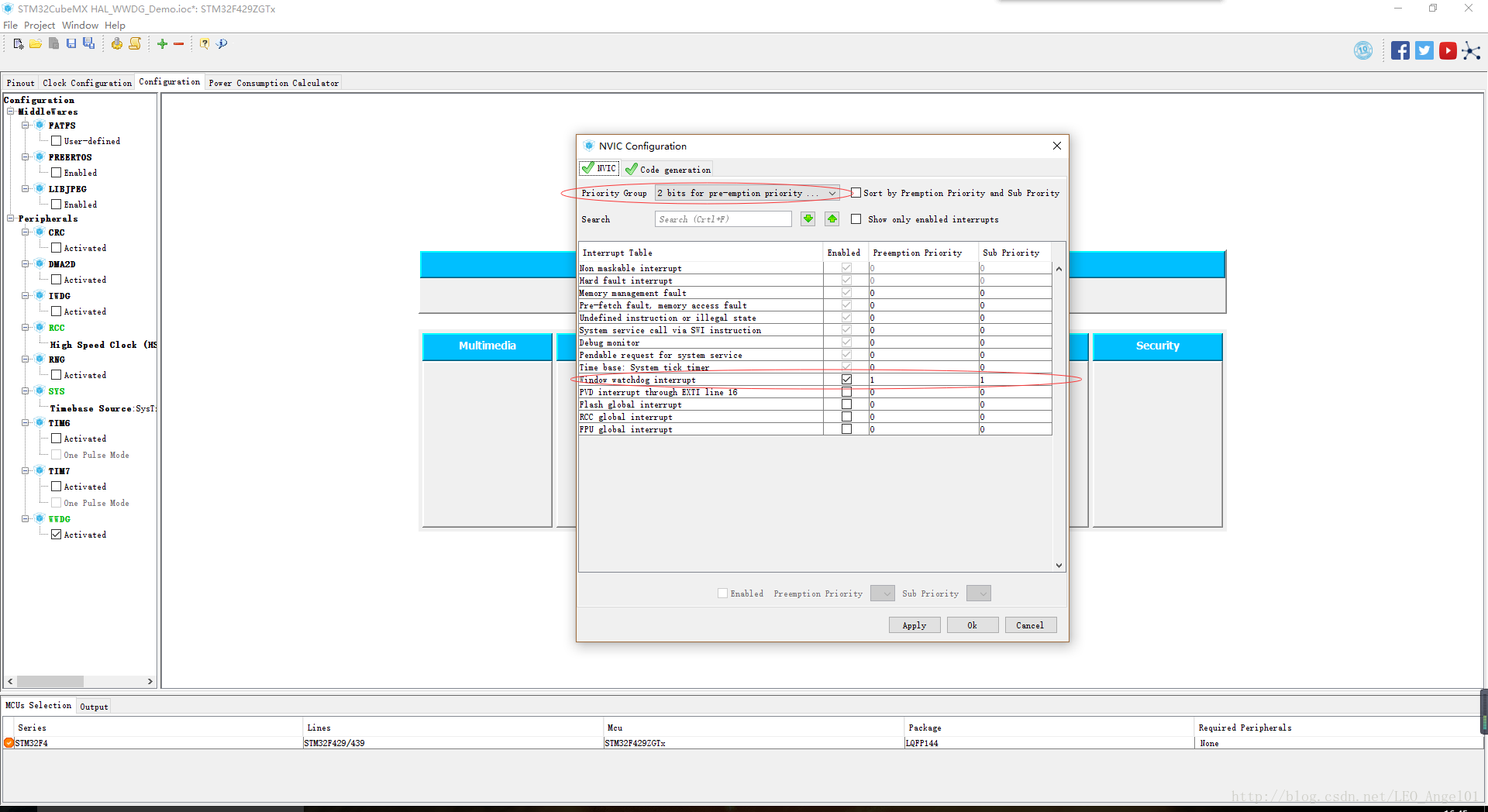

配置NVIC

这里写图片描述

超时时间:

T=4096∗Prescaler∗(T[5:0]+1)/Fpclk

Prescaler为WWDG的预分频系数,Fpclk为APB1时钟,T[5:0]为窗口看门狗的计数器低6位。


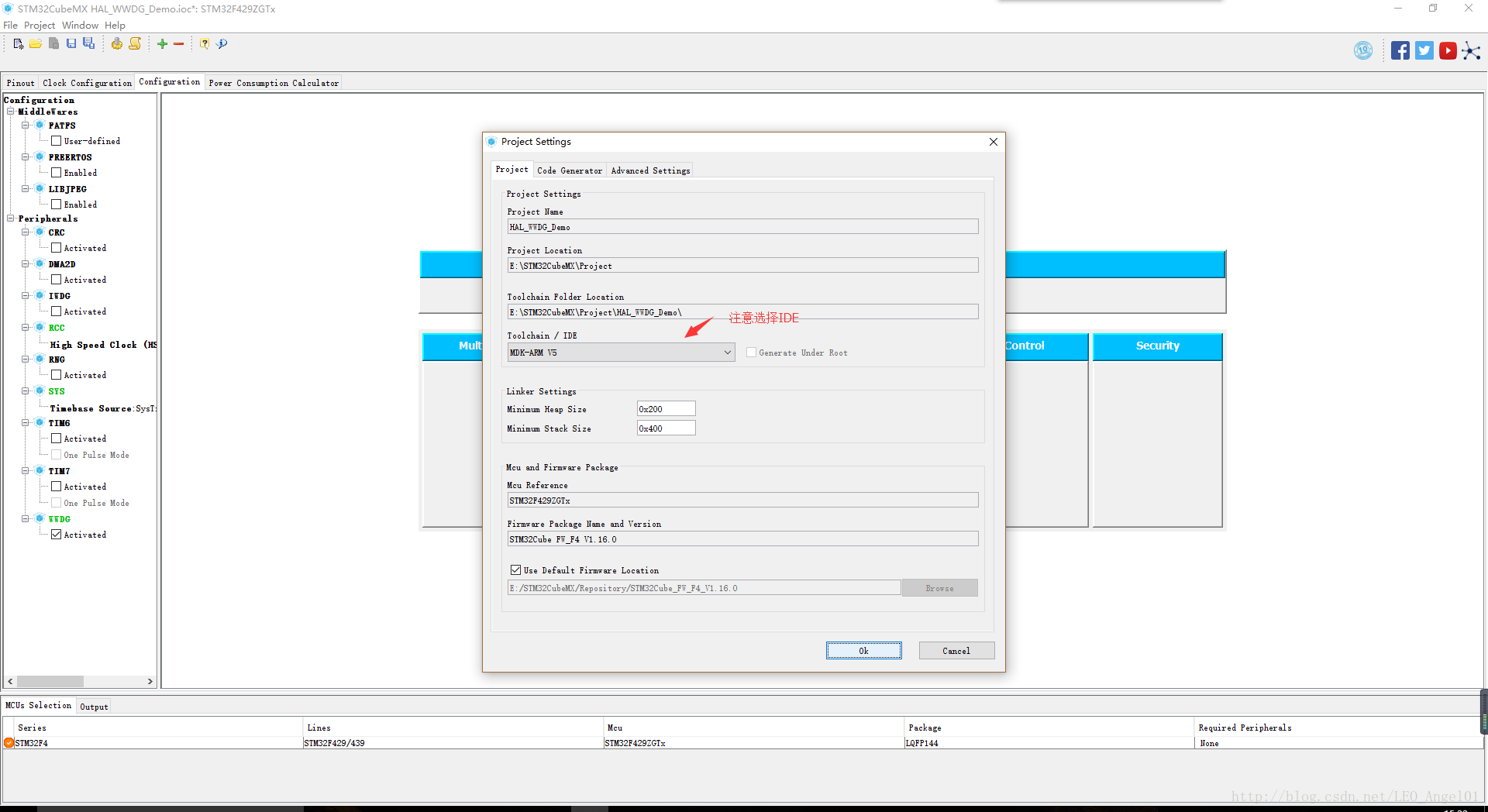

四、Generate Code

这里写图片描述

代码

窗口看门狗的上窗口为0x5f,在计数器为0x7f至0x5f之间喂狗程序复位,使能提前唤醒中断,计数器减至0x40会产生一个中断,在中断完成喂狗及翻转PF10。


int main(void)

{


  /* USER CODE BEGIN 1 */


  /* USER CODE END 1 */


  /* MCU Configuration----------------------------------------------------------*/


  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */

  HAL_Init();


  /* USER CODE BEGIN Init */


  /* USER CODE END Init */


  /* Configure the system clock */

  SystemClock_Config();


  /* USER CODE BEGIN SysInit */


  /* USER CODE END SysInit */


  /* Initialize all configured peripherals */

  MX_GPIO_Init();

  MX_WWDG_Init();


  /* USER CODE BEGIN 2 */

    HAL_GPIO_WritePin(GPIOF,GPIO_PIN_9,GPIO_PIN_RESET);

    HAL_Delay(24);

    HAL_WWDG_Refresh(&hwwdg);

  /* USER CODE END 2 */


  /* Infinite loop */

  /* USER CODE BEGIN WHILE */

  while (1)

  {

  /* USER CODE END WHILE */


  /* USER CODE BEGIN 3 */


  }

  /* USER CODE END 3 */


}


void HAL_WWDG_EarlyWakeupCallback(WWDG_HandleTypeDef* hwwdg)

{

    static uint8_t state = 0;

    HAL_WWDG_Refresh(hwwdg);

    HAL_GPIO_WritePin(GPIOF,GPIO_PIN_10,state);

    state = !state;

}
