STM32系列芯片串口烧写工具

2020-01-16来源: eefocus关键字:STM32系列  芯片  串口烧写工具

官方的FlashLoader使用着太过麻烦,一步一步下去,而且还不是每次都能顺利通过, 最近自己写了一个STM32系列芯片的串口烧写工具, 只需点一次烧写按钮,剩下的自动完成, 运行环境:.NET4.0


1.可以烧写最多5个程序+1个自定义的hex数据;


2.可以读取芯片信息;


3.可以读取芯片内容;


4.烧写选项可选读写校验, 整片擦除, 使能读保护, 循环烧写(烧写完会继续进行下一次的烧写, 方便生产);

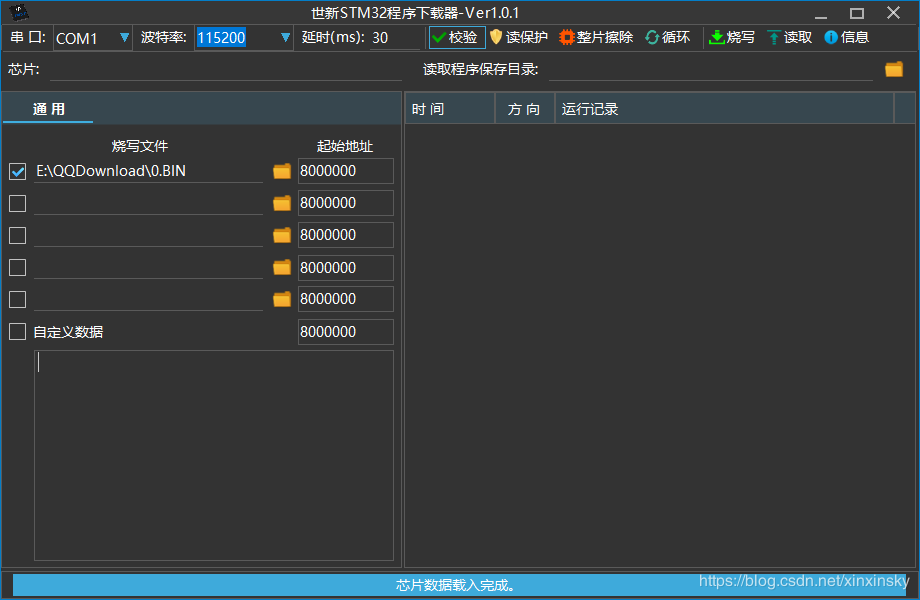

应用截图 :

目前主流的STM32系列芯片都支持, 在MAP目录下可自定义扩展芯片配置文件;


版本更新 1.0.6

1.修复F0芯片获取资料不准确的BUG;

2.烧写过程中读取校验失败再多读取校验一次;

3.界面显示优化;


下载地址:https://www.lanzous.com/i4jczoj


https://download.csdn.net/download/xinxinsky/11237261


版本更新 1.0.3:


修复计算擦写扇区过程中偶尔出现无法获取有效擦除扇区地址的BUG;


下载地址: https://www.lanzous.com/i359x7c


https://download.csdn.net/download/xinxinsky/10958330
