MSP430F1612 第一个程序,点亮一个LED灯

2020-02-13来源: eefocus关键字:MSP430F1612  第一个程序  LED灯

I/O操作

MSP430有6组IO端口,其中P1和P2具有中断功能,其他端口不具备中断功能。而点亮一个LED灯只需要控制一个引脚的高低电平即可。这里不需要用到中断功能。那在这里,我们编码涉及的寄存器只有4个,分别是PxIN、PxOUT、PxDIR和PxSEL。而且MSP430F1612的IO功能并不需要配置时钟,所以整个程序只需要配置4个IO端口的寄存器和看门狗寄存器。

对4个寄存器的描述分别如下:

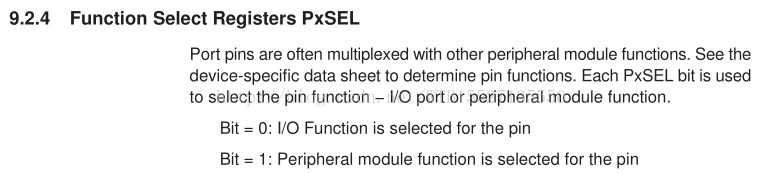

PxSEL寄存器中的每一个位用于选择该引脚是使用外设功能还是GPIO功能.


Bit = 0:选择IO功能;Bit = 1:选择外设功能


例如:


P4SEL |= 0x0080;    //P4.7选择外设功能,0000 00001000 0000(b) P4.0~P4.7对应1~8bit

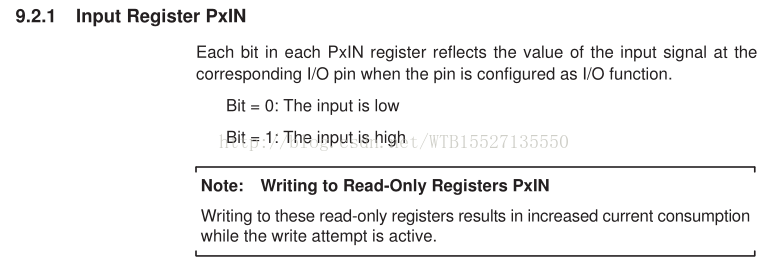

PxIN寄存器反应了该端口选择IO功能(PxSELx = 0)时每一个位的输入状态:

Bit = 0:输入的是低电平;   Bit = 1:输入的是高电平


PxIN是只读存储器,通过读取这些寄存器可以获得对应引脚的状态。

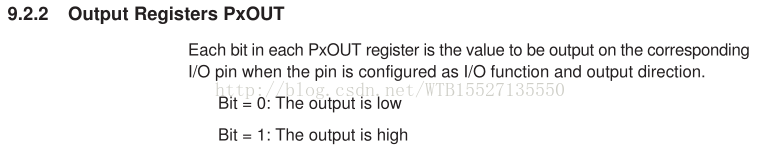

PxOUT寄存器中的值是配置为IO功能时引脚的输出状态。


Bit = 0:输出低电平; Bit= 1:输出高电平


例如:


P4OUT |= 0x0080;    //P4.7引脚输出高电平

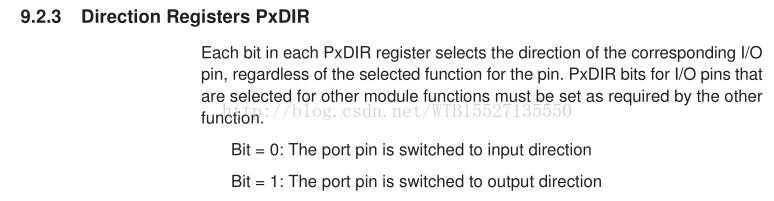

在使用PxIN和PxOUT时,我们要注意一下,IO口的方向配置,只有当IO配置为输入时PxIN才有效,当IO口配置为输出时PxOUT才有效。这里使用PxDIR对IO口的输入输出方向进行配置。


Bit = 0:IO口被配置成为输入; Bit = 1:IO口被配置成为输出。


例如:


P4DIR |= 0x0080;      //P4.7被配置成为输出引脚


LED引脚相关电路

当P4.7输出低电平时,LED灯亮。


程序代码


通过上面的讲解,料定大家都知道了IO口的输入输出配置是怎样的了,下面写个程序来小试牛刀:


#include



int main( void )

{

  //Stop watchdog timer to prevent time out reset

 WDTCTL = WDTPW + WDTHOLD;



 P4SEL &= ~0x0080;    //P4.7 select IO funciton

 P4DIR |= 0x0080;     //P4.7 set as output

 P4OUT &= ~0x0080;    //P4.7 output low level



 while(1)

  {



  }

}


运行结果

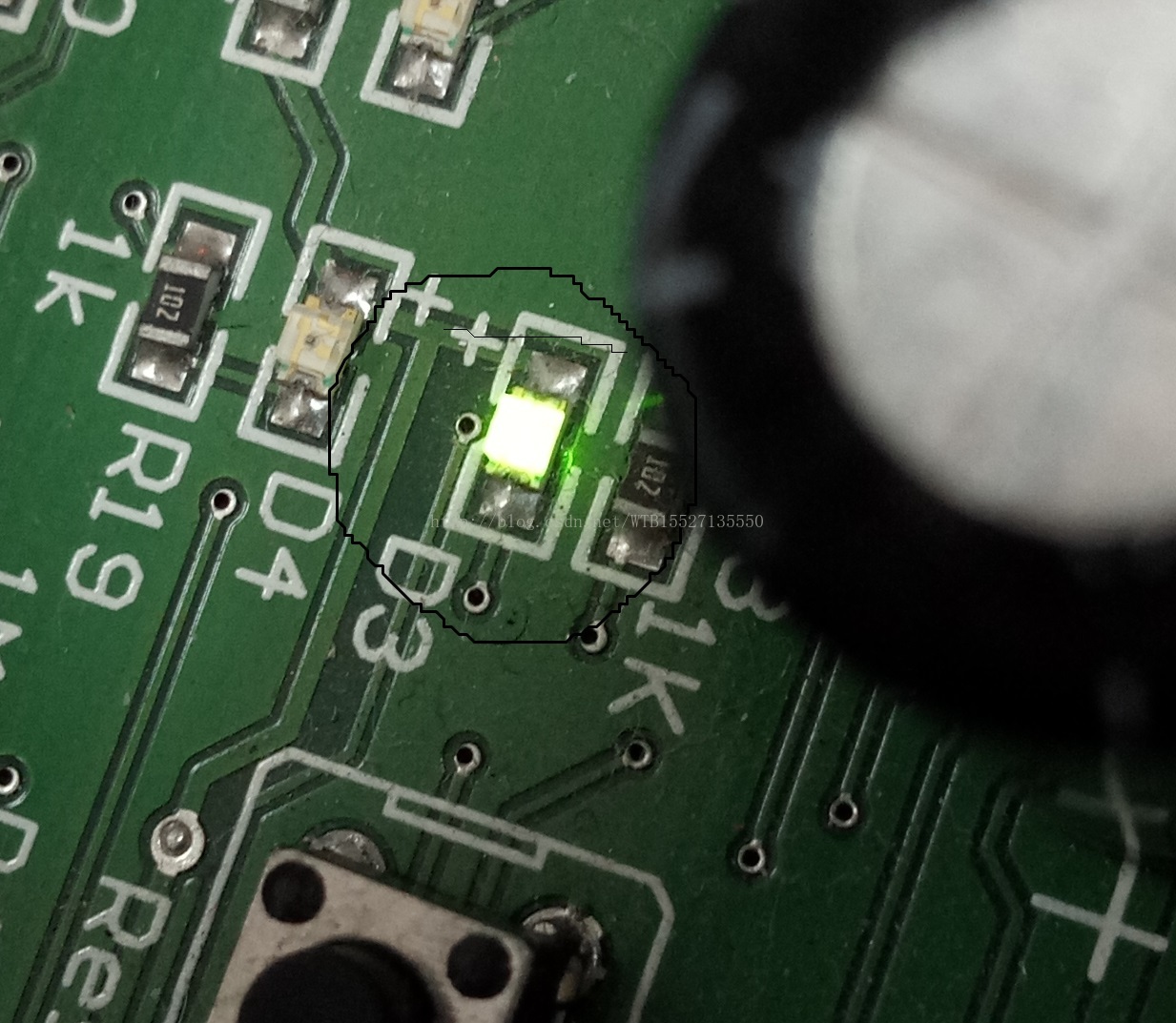

灯亮了
