用过ECal,你知道Rcal吗?

2021-01-07
    阅读数:

说起测试校准,

“攻城狮们”首先想到的

网络分析仪的校准。


大家在使用网络分析仪进行测试的时候,

校准是个必选动作,

无论是复杂的手工机械校准,

还是方便快捷的电子校准,

 准确的校准

 才能确保测试结果的准确。






随着现代无线系统的信号带宽日益增加,其工作频率也提升至毫米波甚至更高,宽带信号测量的裕量越来越少。


射频工程师需要找到新的测量方法来降低宽带测量的线性误差,以保证其宽带信号频响的平坦度,而在毫米波波段,即便是一根线缆也会带来较大的功率损耗。



为了得到更精准的测量结果,我们必须进行测量端面的校准。如果我们通过校准去除掉测试系统中的夹具、线缆、适配器等测试附件所带来的线性误差,这意味着我们将测量参考端面前移至被测件的输出端,这样就能够获得更高数量级的测量精度。

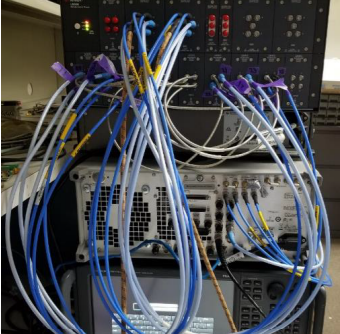

问题在于,传统的接收机校准方法耗时长、操作复杂,同时需要使用庞杂而昂贵的设备包括信号源、网络分析仪、功率计等来完成。


 复 杂

需要多种仪表才能完成校准:矢量网络分析仪、模拟/矢量信号源、功率计、功率探头等等。

用户需要自行开发软件。

 昂 贵

所需仪表价格较高 。

随着频率升高,特别到了毫米波及以上,仪表价格急剧增加。

 耗 时

除了仪表设置和测试,还需要花费大量时间来开发系统软件来完成校准和数据纠正。

软件测试和修改费时费力。


那么,有没有一种简单易用的校准方法来可以纠正掉频谱仪/信号分析仪输入网络的标量/ 矢量误差呢?

当然有!Rcal!

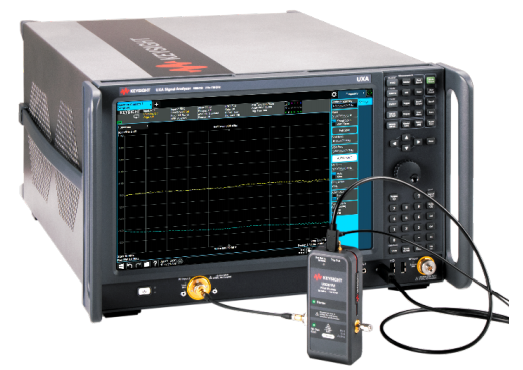

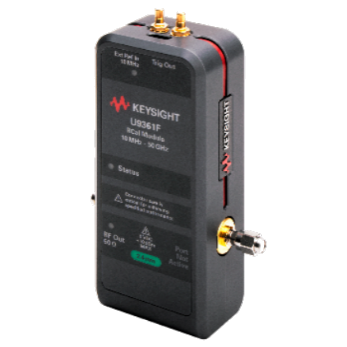

是德科技U9361 RCal

带来了这样的创新型校准方案

结合是德科技X系列信号分析仪,RCal将给用户带来简单易用、高性价比和高效率的校准体验。通过U9361 RCal接收机校准件,用户可以:


将测量系统的参考端面前移至被测件的输出端,并补偿系统路径损耗和频率响应,精准测量被测件的发射机性能。

在信号分析仪上获得更精确的绝对功率测量精度。

纠正中频带宽的不平坦度(幅度和相位),实现更精确的调制解调测量。





RCal创新性地解决了

传统校准方法的所有难点

简单易用

只需要把U9361 RCal连接好,剩下的所有工作都是由是德科技X系列信号分析仪自动完成。

性价比高

不再需要使用昂贵的台式仪表如矢量网络分析,信号源,功率计等等。

校准速度快

不再需要开发和调试软件。所有的工作都可以交给RCal和信号分析仪完成。

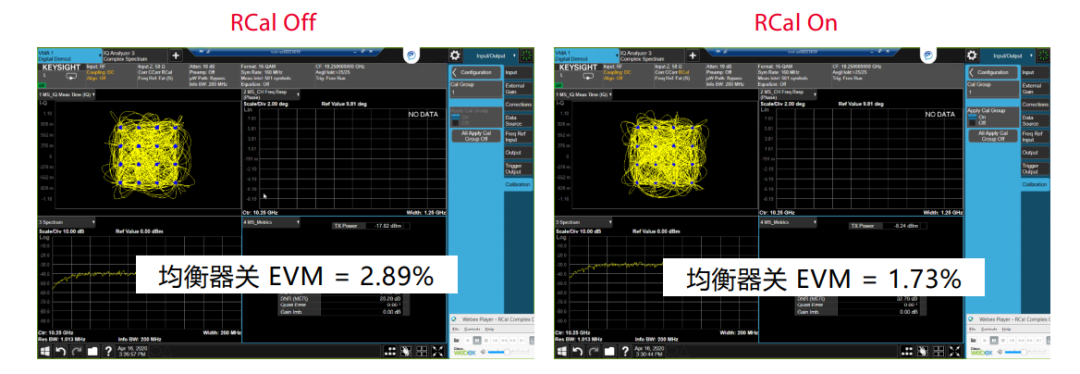

采用16QAM调制信号,使用Rcal前后的EVM对比

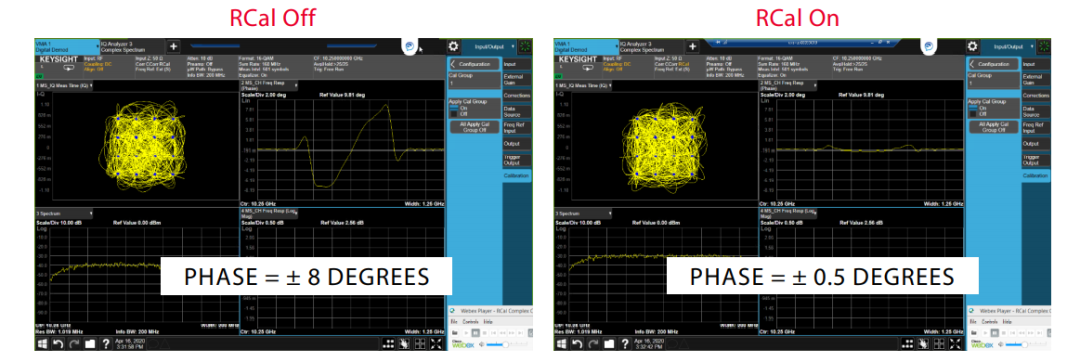

采用16QAM调制信号,使用Rcal前后的相位平坦度对比,足足提升了超过一个数量级!


上图的实测结果展示了使用RCal的校准效果:

输入16QAM调制信号,在是德科技X系列信号分析仪上使用矢量调制分析仪模式来解调信号并得到EVM和相位平坦度的测试结果(这里关闭了均衡器)。
