拆解台湾泰仕带温度记录功能的测温表

最新更新时间:2022-08-10
    阅读数:

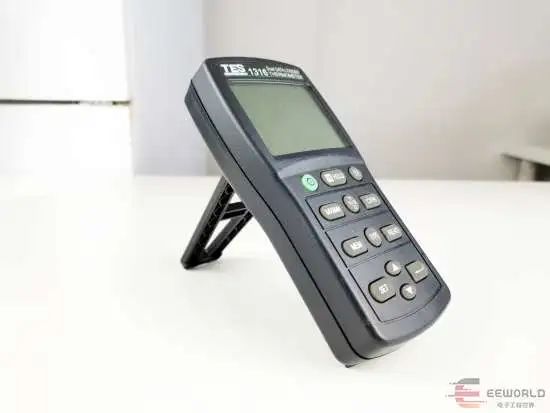

这块表看着比较新,不过是有故障的,我试着修了一下没修好,拆开给大家看一下。

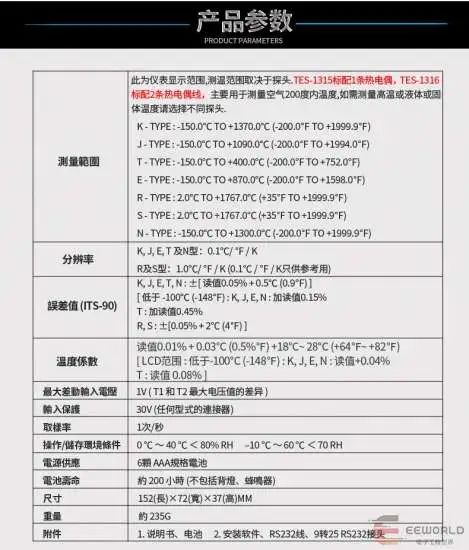

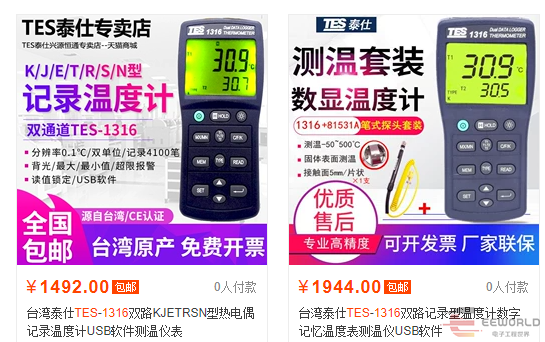

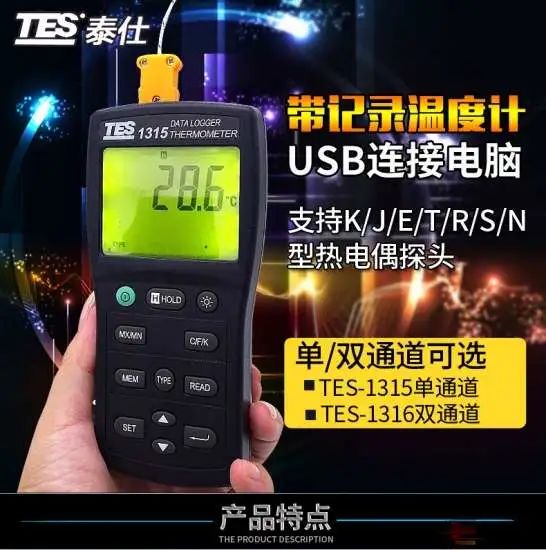

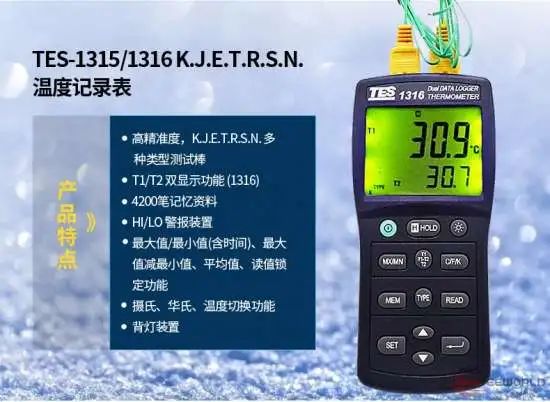

这块表支持2路热电偶输入,支持4600笔数据记录,支持USB/RS232通信,功能还是比较全的,某宝上现在的价格是1000+。

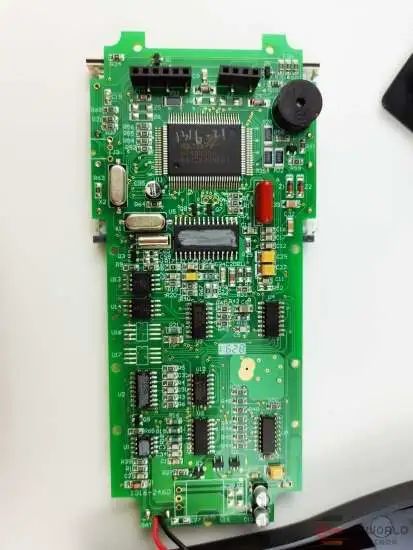

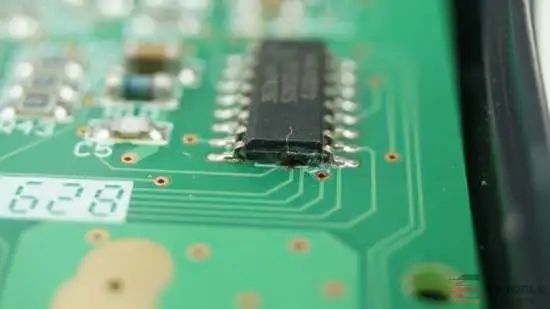

拆开里边发现有3颗芯片被打磨了,看不到丝印,不知道具体的芯片型号,只能简单了解一下剩下的芯片信息。

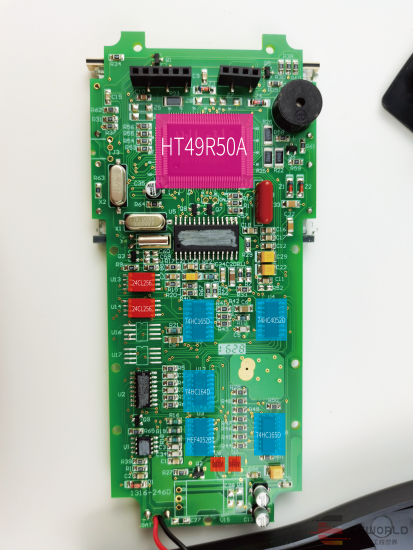

这块表的主控是台湾的和泰HT49R50A单片机,8位的带LCD驱动功能。

因为HT49R50A没有内置ADC,所以它下边那个被打磨的很有可能是一颗ADC芯片。

红色的2颗是Microchip的24CL256,256Kbit的EEPROM芯片,用来存储温度数据。它的下边还有2个预留焊盘应该是可以再焊2颗24CL256。

蓝色的部分是一些74芯片,包括2颗74HC165D,8位并行输入移位寄存器和1颗74HC164D  ,8位并行输出移位寄存器。

它还包括1颗74HC4052和1颗HEF4052B,2路1:4的模拟多路利用器。

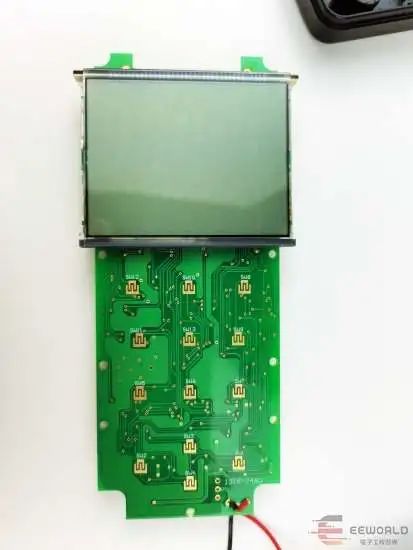

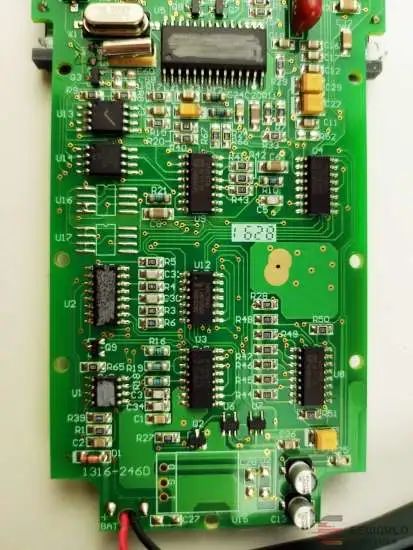

主板的正面除了LCD外没有其它器件。

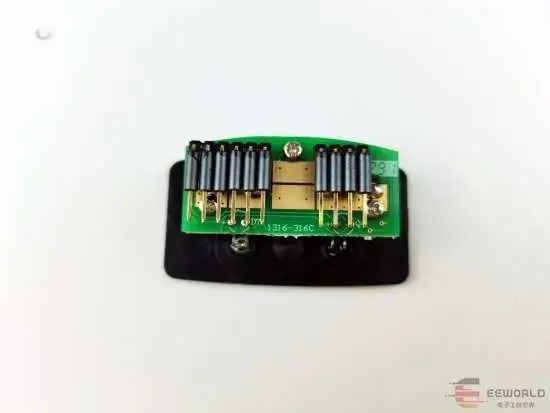

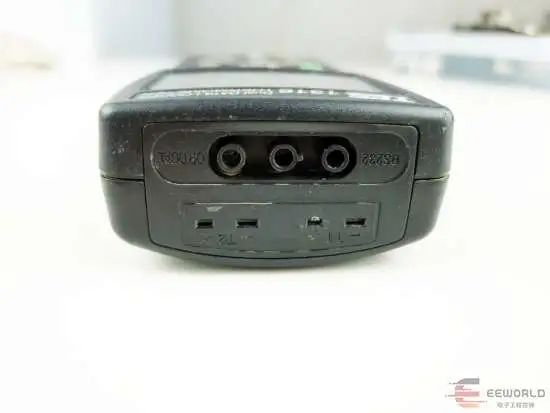

顶端有一个热电偶的子板通过插针与主板连接。

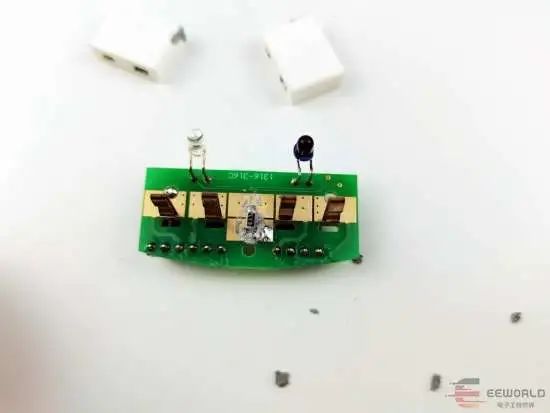

子板上除了2个热电偶插座还有一颗贴片的丝印为S11的热敏电阻用来做冷结补偿,顶端还有2个像LED的东西一个是光电三极管,一个是红外发光二极管,用来通过配套的连线和上位机通信。

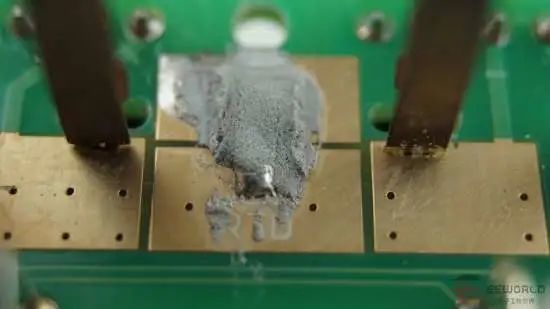

热敏电阻被一块疑似导热硅脂的东西覆盖。


故障现象是底部多个按键按下无反应,T2输入无反应,看外表有一颗芯片好像是烧了,我买了几颗换上后无反应。


从这几颗已知的芯片来看,BOM成本应该不高,除了3颗被打磨的芯片外还有一些MELF的精密电阻应该会占一些成本。
