48V 降压模式LED 驱动器为10 个50mA 的LED 供电

2007-10-16来源: 电子工程世界关键字:串联  电感  频率  开关

2007 10 10 北京 凌力尔特公司(Linear Technology Corporation)推出 48V、降压模式 DC/DC 转换器 LT3590,该器件用作恒定电流 LED 驱动器。内部 55V80mA 开关和肖特基二极管使 LT3590 能够用 48V 输入驱动多达 10 50mA 串联成一串的 LED。非常适用于工业和 LED 标志应用。LED 串联连接实现了相同及高达 50mA LED 电流,从而产生一致的亮度并去除了对镇流电阻的需求。调光通过 CTRL 引脚调节,可以实现高达 200:1 的调光比。其 850kHz 开关频率允许使用纤巧的电感器和陶瓷电容器,同时实现高达 91% 的效率。LT3590 采用 2mm x 2mm DFN SC-70 封装,可为驱动大电流 LED 组成非常紧凑的解决方案。

LT3590 采用固定频率电流模式架构,在宽输入和输出电压范围内稳定工作。200mV 反馈电压具有 ±5% 的准确度,确保一致的 LED 亮度。

LT3590 采用 2mm x 2mm DFN-6 8 引线 SC-70 封装,有现货供应。以 1,000 片为单位批量购买,两种版本的起价均为 1.40 美元。

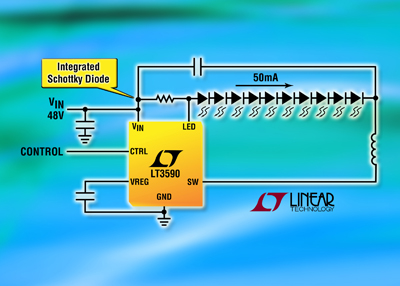

照片说明:采用 2mm x 2mm DFN 封装的 48V50mA 降压模式 LED 驱动器

性能概要:LT3590

·  4.5V 55V 输入电压范围

·        高达 50mA LED 电流

·  80mA55V 开关

·  内部肖特基二极管

·  停机时电源电流为 15uA

·   500uA 电源电流工作,不进行开关操作

·        开关频率:850kHz

·        200mV 反馈电压具有 ±5% 的准确度

·  CTRL 输入执行调光和停机

·        效率为 91%10 LED50mA

·        仅需要 1uF 输出电容器

·        8 引线 SC70 封装

·  6 引线 2mm x 2mm DFN 封装
