按钮控制器监视DC/DC 开关稳压器的输入和输出电压

2007-07-02来源: 电子工程世界关键字:门限  触发  电平  监察

2007 7 2 北京 凌力尔特公司(Linear Technology Corporation)推出高可靠性按钮控制器 LTC2953-1,该器件集成了监察电压监视器和定时器,用于跟踪开关稳压器的输入和输出电压。当输入电源降至低于两个单独的门限电压时,LTC2953-1 用电源故障输入(PFI)比较器和欠压闭锁(UVLO)比较器触发软件和硬件控制输出。输入电压降至低于 UVLO 门限的时间长于一个可调时间长度时,使能输出会强制该开关稳压器的停机引脚为高电平。LTC2953-1 还监视该稳压器的输出,并在输出电压由于过载降至低于一个可调门限时触发复位信号。除了输入和输出电压比较器,这个控制器还含有一个按钮输入和软件中断输出。LTC2953-1 的双路输入、输出和按钮功能都包含在一个纤巧的 3mm x 3mm DFN-12 封装中,该器件以电源通路控制、便携式监察器、PDA 和笔记本式计算机为应用目标。

LTC2953-1 仅消耗 14uA 的电源电流,在 2.7V 27V 的宽输入电源电压范围内工作,适合单节或多节电池应用以及用 24V 电压(±10% 容限)工作的工业电源线。坚固的按钮输入可在有噪声的环境中工作,每人体模型可承受高达 ±10kV ESD 冲击。UVLO 比较器平滑地锁断电源,复位输出保持低电平直到电源监视器输入符合要求的时间持续 200ms 为止。内部 UVLOPFI 和电压监视比较器在整个温度范围内准确到 1.5%。单个电容器控制可调断电定时器,以给系统时间在停机前执行所有必须的内务处理程序。

LTC2953-2 是一个引脚兼容的按钮控制器,具有低态有效使能输出。商用和工业温度级的 LTC2953-1 LTC2953-2 都开始供货,以 1,000 片为单位批量购买,每片起价为 2.30 美元。

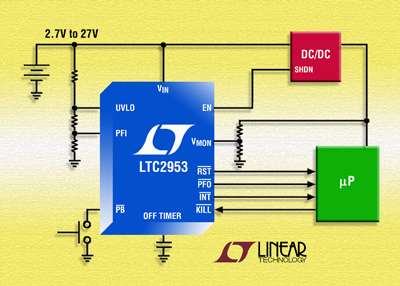

照片说明:
按钮控制器具有监察器功能

性能概要:LTC2953-1/LTC2953-2

·    宽工作电压范围:2.7V 27V

· 用按钮控制系统电源

·    低电源电流:14uA

·    电源故障比较器产生警报

·    UVLO 比较器平滑地锁断电源

· 可调电源监视器具有 200ms 复位时间

· 可调断电定时器

· 高态有效 EN 输出(LTC2953-1)允许 DC/DC 转换器控制

·    低态有效 EN 输出(LTC2953-2

·    简单接口允许系统按顺序加电和断电

· ±1.5% 门限容限

·    按钮引脚允许 ±10kV 人体模型 ESD

·    12 引脚 3mm x 3mm DFN 封装
