接收器子系统接通RF和数字世界

2008-02-18来源: 电子工程世界关键字:输入  阻抗  匹配  时钟  数字  分隔  频率  带通

  凌力尔特推出一个系统级封装 (SiP) 的信号链路接收器模块系列的首款产品 LTM9001,该系列产品采用了凌力尔特微型模块 (μModuleTM) 封装技术,专为接通 RF 和数字领域而设计。LTM9001 是一款可半定制的IF/基带接收器子系统,包括采样率为160Msps 的16 位模数转换器 (ADC)、抗混叠滤波器和固定增益差分 ADC 驱动器。

  在 RF 应用中对大动态范围信号采样需要丰富的经验,以最大限度利用模数转换器的全部功能。需要熟练掌握有关放大器输出级和 ADC 前端的知识以匹配阻抗,同时需要仔细留意布局以最大限度减少数字输出到敏感模拟输入的耦合。在很多情况下,ADC 性能下降往往是因为布局不好。这些因素可能给专长于 RF 或数字领域的工程师带来挑战。LTM9001 将组件选择、输入阻抗匹配、滤波器设计和布局负担从设计师那里转移到器件处。

  LTM9001具有半定制性 (定制需要最低订单数)。利用引脚兼容的产品系列,LTM9001 可以为各种不同的采样率而配置,差分 ADC 驱动器可以采用8dB至高达26dB的固定增益版本。抗混叠滤波器还可以配置为低通或带通滤波器,能接受300MHz 的输入频率。

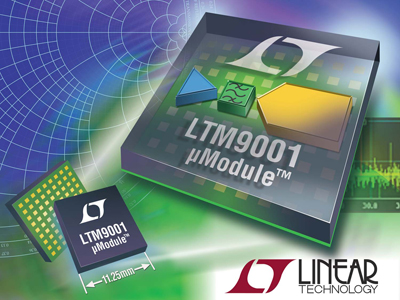

  LTM9001 采用11.25mm x 11.25mm LGA 封装,采用了一种多层衬底,它可把敏感的模拟线路与数字走线隔离开来。LGA 焊盘置于封装底部,以便输入和时钟信号与数字输出分隔开,从而简化设计师的布局工作。旁路电容放置在模块内部并靠近芯片。LTM9001 无需外部电容,所占用空间大约是分立组件实施方案的一半。

  LTM9001 现已开始批量供货,以 1,000 片为单位批量购买,每片价格为 82 美元。

16 位、130Msps ADC + 驱动微型模块子系统

性能概要:LTM9001
· 集成 16 位、高速 ADC、无源滤波器和固定增益差分放大器
· 高达 300MHz IF 范围
- 低通和带通滤波器版本
· 低噪声、低失真放大器
- 固定增益:8dB、14dB、20dB、26dB
- 噪声指数低至 5.9dB
- 50Ω、200Ω、或 400Ω 输入阻抗
· 72dB SNR、82dB SFDR
· 集成旁路电容,无需外部组件
· 可选的内部高频颤动
· 可选的数据输出随机发生器
· LVDS 或 CMOS 输出
· 3.3V 单电源
· 功耗:1.65W
· 时钟占空比稳定器
· 11.25mm x 11.25mm LGA 封装
