Nexperia推出全新高质量、高可靠性功率汽车双极晶体管

2019-12-02来源: EEWORLD关键字:Nexperia  双极晶体管

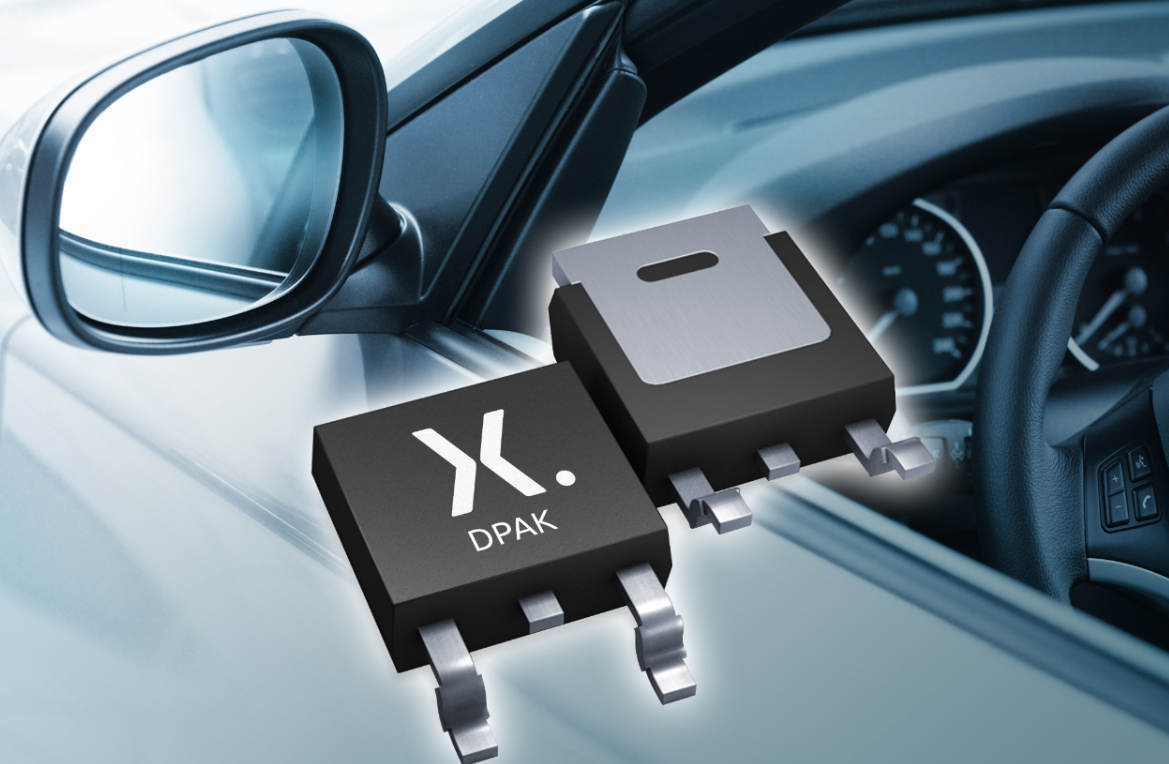

总部位于荷兰的分立和 MOSFET 器件及模拟与逻辑 IC领域的专家Nexperia公司今日推出一款全新高质量、高可靠性 的MJD 3 A 和 8 A 功率汽车双极晶体管(符合 AEC-Q101 标准以及消费者/工业标准)。该款产品组合包括8款同时支持 80 V 和 100 V 及NPN 和 PNP 型的元件。





这些符合行业标准尺寸的通用元件如今补充了 Nexperia 现有的高性能双极功率晶体管产品系列,从而进一步丰富了本公司的功率双极半导体系列。应用场景有:LED 汽车照明;LCD 显示器背光源调光;现行电压调节器;继电器替代产品;电机驱动系统;激光打印机和 MOSFET 驱动器。



Nexperia 产品经理 Frank Matschullat 表示:“人们普遍认为 Nexperia 是一家拥有广泛客户基础的大体量优质供应商。这些可耐受更大电流的 MJD 元件丰富了我们的双极晶体管产品系列,从而使设计工程师受益于公认的 Nexperia 产品性能优点。有助于行业提高供应链效率并且专注于像 Nexperia 这样为数不多的优质逻辑元件供应商。
